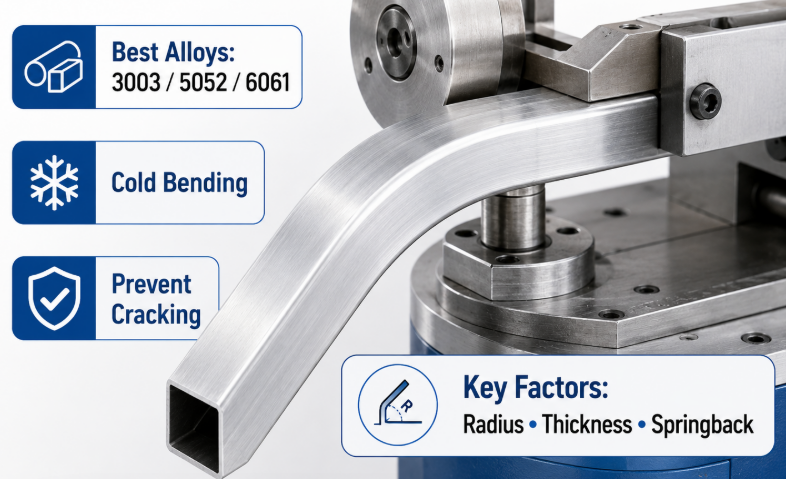

Dobragem de alumínio: técnicas, tipos de ligas e dicas de design

A dobra de alumínio é um processo crítico de fabricação de metal que remodela perfis, folhas e tubos de alumínio em curvas ou ângulos precisos. O processo depende muito da seleção da têmpera correta da liga de alumínio, do cálculo do raio de curvatura apropriado para evitar falhas do material e da aplicação do método de fabricação correto, como dobra rotativa, dobra de rolo ou dobra de dobradeira. Alcançar uma dobra bem-sucedida sem rachaduras no material requer profundo conhecimento técnico da ductilidade da liga, orientação dos grãos e limites mecânicos das peças metálicas.

De relance

Qual é o melhor alumínio para aplicações de dobra

As melhores ligas de alumínio para aplicações de flexão pertencem às séries 3000, 5000 e 6000, especificamente 3003, 5052 e 6061, porque oferecem um equilíbrio ideal entre resistência à tração, ductilidade e limites de alongamento sob estresse mecânico.

Perfis Metalúrgicos de Ligas Dobráveis

Ao selecionar matérias-primas para fabricação industrial, compreender a química do metal é fundamental. A série 3000 é ligada principalmente com manganês. Esta composição química resulta em resistência moderada juntamente com propriedades de alongamento altamente desejáveis. Para componentes arquitetônicos simples, eletrodomésticos e dutos de baixa pressão, o 3003-H14 representa uma seleção padrão da indústria devido à sua excelente trabalhabilidade e resistência a trincas.

A série 5000 incorpora magnésio como principal elemento de liga. Esta adição proporciona resistência à tração significativamente maior e resistência à corrosão superior em comparação com a série 3000. Dentro deste grupo, o 5052-H32 é amplamente reconhecido como uma das ligas estruturais mais versáteis para flexão. Ele mantém alta resistência à fadiga e pode ser formado em raios estreitos sem desenvolver fraturas superficiais, tornando-o altamente valioso para componentes marítimos, invólucros estruturais e hardware industrial especializado.

A série 6000 contém silício e magnésio, formando siliceto de magnésio. Esta composição torna a liga tratável termicamente. Embora 6061-T6 seja a liga de alumínio estrutural mais comum usada em aplicações pesadas, seu alto limite de escoamento torna a conformação a frio altamente desafiadora. Para obter curvas complexas em perfis estruturais, os projetistas geralmente especificam o 6061 em estado recozido (6061-O) ou utilizam parceiros de fabricação especializados e de alta precisão. Por exemplo, as estruturas médicas modernas exigem tolerâncias geométricas rigorosas e elevados padrões estéticos, que são alcançados através de serviços de dobragem de alumínio premium para estruturas médicas que controlam com precisão a deformação dos perfis estruturais da série 6000.

Comparação de ligas de flexão chave

A tabela abaixo descreve as propriedades mecânicas e as especificações do raio de curvatura mínimo para as ligas mais comuns utilizadas na fabricação de precisão:

Comportamento Mecânico e Implicações de Design

Compreender a relação entre o limite de escoamento e o alongamento na ruptura é crucial para o projeto estrutural. Ligas com alto percentual de alongamento podem sofrer deformações plásticas significativas antes de atingirem sua resistência à tração final, que representa o ponto de separação física ou rompimento. Ao projetar estruturas estruturais complexas, a utilização de 5052 ou 6061-T4 permite que os engenheiros aproveitem altas capacidades de suporte de carga, garantindo ao mesmo tempo que o material possa suportar a conformação mecânica sem microfissuras internas.

Os compradores industriais europeus preferem frequentemente as séries 5000 e 6000 devido ao seu desempenho equilibrado em ambientes exigentes. As normas europeias para máquinas enfatizam a segurança estrutural e a resistência à fadiga a longo prazo, orientando os fabricantes para ligas que não apresentem fissuras por corrosão sob tensão durante longas vidas úteis. Esta preferência destaca porque a seleção precisa do material deve ser combinada com geometrias de ferramentas especializadas para manter a integridade da estrutura cristalina da liga.

O alumínio pode ser dobrado sem aquecimento?

O alumínio pode ser dobrado sem aquecimento através de processos de conformação a frio, desde que a liga selecionada apresente alta ductilidade naturalmente inerente, o estado de têmpera seja otimizado para conformação e o raio de curvatura exceda o limite crítico mínimo do material específico.

A Física da Flexão a Frio

A flexão a frio refere-se à deformação plástica do metal à temperatura ambiente. Durante este processo, os grãos da liga de alumínio na superfície externa da curva são submetidos a tensões de tração e alongam-se, enquanto os grãos na superfície interna sofrem tensões de compressão. Se a tensão de tração exceder a resistência à tração máxima do material, o metal irá fraturar. Conseqüentemente, a dobra a frio é altamente bem-sucedida com têmperas recozidas (designadas pelo sufixo O) e têmperas endurecidas por deformação (como H14 ou H32) que possuem potencial de alongamento mecânico suficiente.

Por outro lado, as têmperas tratadas termicamente (como T6) têm uma estrutura cristalina firmemente travada, projetada para maximizar o limite de escoamento e a dureza. Dobrar 6061-T6 à temperatura ambiente em um raio estreito quase sempre resulta em falha catastrófica imediata ao longo do raio de curvatura externo. Para dobrar a frio esses materiais com sucesso, os fabricantes devem aumentar significativamente o raio de curvatura ou usar máquinas especializadas que distribuam a força mecânica uniformemente pela peça de trabalho.

Em setores de alta confiabilidade, como diagnóstico de saúde e transporte de pacientes, os componentes estruturais devem ser formados sem tratamento térmico para preservar suas têmperas mecânicas exatas e evitar deformações térmicas. O uso de um serviço dedicado de dobra de tubos de alumínio de alta precisão permite que os fabricantes produzam peças curvas a partir de ligas duras em temperatura ambiente, mantendo as características químicas e físicas do metal.

Capacidade de dobra a frio por liga e têmpera

Os seguintes conjuntos de dados demonstram a viabilidade da dobra a frio em diferentes têmperas para uma espessura de placa padrão de 3,0 mm:

Fatores de conformabilidade no processamento a frio

O processamento a frio requer uma consideração cuidadosa da recuperação elástica do material, um fenômeno conhecido como retorno elástico. Quando a força de flexão é liberada, as tensões elásticas residuais dentro do alumínio fazem com que ele retorne parcialmente à sua forma original. Como o alumínio frio tem um módulo de elasticidade menor que o do aço, seu retorno elástico é mais pronunciado. Os fabricantes devem dobrar o material em um ângulo calculado para atingir a geometria final desejada.

Além disso, a conformação a frio de ligas de alta resistência próximas de seus limites físicos pode induzir um defeito superficial conhecido como efeito “casca de laranja”. Essa textura áspera ocorre quando os grãos metálicos individuais se deformam de maneira desigual sob tensão de tração. Embora nem sempre seja uma falha estrutural, degrada a aparência cosmética do produto, o que é inaceitável para invólucros industriais visíveis ou voltados para o consumidor.

Como dobrar alumínio sem rachar

Para dobrar o alumínio sem rachar, os fabricantes devem alinhar o eixo de dobra perpendicular à direção do grão de laminação, utilizar um raio de curvatura que atenda ou exceda a especificação mínima do material e utilizar a lubrificação adequada das ferramentas para reduzir o atrito localizado.

Direção de grãos e alinhamento microestrutural

Durante o processo de laminação na laminadora, os grãos de alumínio são alongados na direção da folha de laminação. Isso cria uma textura direcional distinta dentro da folha ou placa. A flexão paralela a esta direção do grão força a tensão de tração a agir ao longo dos limites dos grãos, o que aumenta a probabilidade de fissuras, rachaduras ou falhas estruturais.

Para evitar rachaduras, a linha de dobra deve idealmente ser orientada em um ângulo de 90 graus (perpendicular) à direção de laminação. Se uma peça necessitar de dobras em múltiplas direções, uma orientação de 45 graus em relação à direção da fibra serve como um compromisso eficaz, distribuindo as forças de tração através dos limites da fibra e reduzindo as concentrações de tensão local.

Além disso, a condição física das bordas cortadas da chapa de alumínio desempenha um papel crucial na prevenção da propagação de fissuras. Quando uma placa é cortada no tamanho certo, microfissuras são formadas ao longo da borda cortada. Se essas bordas forem colocadas sob tensão durante o ciclo de dobra, as microfissuras se propagarão rapidamente através da linha de dobra. Rebarbar e polir as bordas da peça antes da dobra é uma medida preventiva essencial que elimina essas tensões mecânicas.

Variáveis ​​críticas de processamento para evitar rachaduras

A tabela abaixo lista as medidas preventivas essenciais e ajustes operacionais necessários para eliminar fissuras durante curvas de alto ângulo:

Ferramentas Avançadas e Controles de Processo

O uso de ferramentas especializadas é fundamental ao dobrar perfis de alumínio de alta resistência. A dobra rotativa, por exemplo, utiliza uma matriz de dobra rotativa, uma matriz de pressão e um mandril interno. O mandril suporta o interior do tubo ou perfil para evitar o colapso, enquanto a matriz de pressão mantém uma força consistente para evitar enrugamento. A implementação de um serviço profissional de curvamento de tubos de alumínio garante que a colocação do mandril, a pressão de fixação e a velocidade de estiramento sejam matematicamente sincronizadas para eliminar fraturas superficiais.

Para peças estruturais de serviço pesado, os clientes industriais procuram uma Redução de Espessura de Parede (WTR) consistente e ovalização mínima. Ao usar equipamentos CNC de alta precisão e insertos de ferramentas customizados, os fabricantes podem controlar o fluxo de material em toda a zona de dobra, permitindo que o alumínio flua plasticamente sem estrangulamentos localizados ou falhas estruturais.

Dica de configuração de ferramentas (evitando marcas de ferramentas): Para eliminar arranhões cosméticos na superfície e marcas de ferramentas em superfícies de alumínio altamente sensíveis, os fabricantes devem utilizar fita protetora de barreira de náilon ou inserções de matriz de uretano. Essas interfaces macias evitam o contato direto metal com metal entre as ferramentas de dobra de aço e a peça de alumínio mais macia, garantindo um acabamento superficial impecável sem comprometer as tolerâncias dimensionais.

Quais são os fatores que afetam a flexão do alumínio

Os fatores que afetam a dobra do alumínio incluem a composição química e a têmpera da liga, a espessura do material, a relação geométrica entre o raio de curvatura e a espessura, a velocidade de deformação e a precisão da configuração da ferramenta.

Espessura do Material e Relações Geométricas

A espessura do material é um fator primário na determinação da força de flexão necessária e do raio de curvatura mínimo permitido. À medida que a espessura da folha ou perfil de alumínio aumenta, o gradiente de deformação interna através da zona de dobra torna-se mais acentuado. Para um determinado raio de curvatura, uma chapa mais espessa sofre uma tensão muito maior na sua superfície externa do que uma chapa mais fina.

Esta relação mecânica é governada pela relação R/t , onde $R$ é o raio de curvatura interno e $t$ é a espessura do material. Quando esta relação cai abaixo do limite crítico para uma liga específica, o material não consegue acomodar a deformação, resultando em fissuração imediata. Consequentemente, espessuras de material maiores requerem raios de curvatura proporcionalmente maiores para garantir uma deformação plástica segura.

Em áreas altamente exigentes, como a indústria aeroespacial e a fabricação de dispositivos médicos, é obrigatória a adesão estrita a tolerâncias dimensionais precisas. Por exemplo, as estruturas dos equipamentos de diagnóstico devem manter uma geometria estrutural precisa sob carga. A utilização da fabricação de estruturas de alumínio de alta tolerância permite que os projetistas obtenham ângulos exatos e curvas compostas, mantendo o retorno elástico e o desvio dimensional dentro de limites aceitáveis.

Variáveis ​​de desempenho de dobra

A tabela abaixo classifica e detalha as variáveis ​​operacionais que impactam na qualidade final e precisão dos perfis de alumínio dobrados:

Springback e gerenciamento térmico

Springback continua sendo uma das variáveis ​​mais desafiadoras para prever na flexão de alumínio. É diretamente proporcional ao limite de escoamento do material e inversamente proporcional ao seu módulo de elasticidade. Como o alumínio tem um módulo de elasticidade aproximadamente um terço do do aço, ele apresenta aproximadamente três vezes o retorno elástico do aço sob condições de conformação idênticas. Os fabricantes usam software sofisticado de análise de elementos finitos (FEA) para calcular a compensação exata do retorno elástico necessária para cada execução de produção.

Quando a conformação a frio não consegue atender aos requisitos de raio apertado, é empregada assistência térmica ou dobra a quente. O aquecimento do alumínio a uma faixa de temperatura entre 150°C e 250°C reduz temporariamente o seu limite de escoamento e aumenta a sua ductilidade. Contudo, esta janela térmica deve ser rigorosamente controlada; o superaquecimento pode alterar permanentemente a microestrutura da liga, degradando suas propriedades mecânicas e fazendo com que o material não atenda aos requisitos do código estrutural.

Resumo Técnico e Diretrizes de Engenharia

Dobrar alumínio com sucesso requer equilibrar a ciência dos materiais com a execução mecânica. A escolha da liga e da têmpera determina os limites de formação do metal, enquanto a orientação da linha de dobra em relação à direção do grão determina sua resistência à trinca. Utilizando as relações R/t corretas , calculando compensações precisas de retorno elástico e escolhendo métodos de fabricação apropriados, como tração rotativa ou dobra de rolo, os fabricantes podem criar componentes altamente complexos e estruturalmente sólidos.

Para indústrias de alta precisão onde a integridade estrutural e as tolerâncias exatas são críticas, a utilização de serviços de fabricação especializados garante que cada componente dobrado atenda aos rigorosos padrões de desempenho. A parceria com um fabricante dedicado que entende essas variáveis ​​metalúrgicas e mecânicas permite que as empresas otimizem seus projetos, reduzam o desperdício de material e garantam desempenho de longo prazo em aplicações de campo exigentes.
