A engenharia do vôo de asa rotativa se resume a um enorme desafio. Você deve gerenciar o torque. Cada vez que um rotor principal gira, a fuselagem da aeronave naturalmente deseja girar exatamente na direção oposta. Os projetos tradicionais resolvem esse problema aerodinâmico usando um rotor de cauda dedicado. No entanto, o mecanismo de rotor coaxial contra-rotativo oferece uma alternativa comprovada e altamente eficiente.
Ao empilhar dois rotores principais exatamente no mesmo eixo vertical, um helicóptero coaxial elimina completamente a necessidade de uma lança de cauda longa. Este design inteligente anula naturalmente as forças de torque. Ele cria uma pegada de aeronave incrivelmente estável e compacta. Neste guia completo, detalharemos a arquitetura mecânica precisa por trás desses sistemas de rotor duplo. Avaliaremos suas compensações operacionais exclusivas em cenários de voo do mundo real. Finalmente, fornecemos uma estrutura de avaliação estruturada. Isso ajuda a determinar se esta plataforma especializada se adapta à sua carga útil, área ocupada ou requisitos recreativos específicos.
Neutralização de Torque: Helicópteros coaxiais utilizam dois rotores girando em direções opostas no mesmo eixo para cancelar naturalmente o torque, dedicando 100% da potência do motor à sustentação em vez do controle antitorque.
Eficiência de pegada: Ao remover a lança traseira, os projetos coaxiais oferecem uma pegada operacional significativamente menor, tornando-os ideais para espaços confinados (por exemplo, operações navais, logística urbana de drones).
Complexidade mecânica: A exigência de eixos de transmissão ocos e concêntricos e placas oscilantes duplas aumenta os custos iniciais de fabricação e as despesas gerais de manutenção.
Estabilidade inerente: Forças aerodinâmicas simétricas proporcionam estabilidade de flutuação excepcional, que é altamente valorizada tanto em modelos RC iniciantes quanto em aplicações industriais de levantamento pesado.
Para compreender a genialidade por trás dos rotores duplos, devemos primeiro olhar para a física básica do voo. A questão central remonta diretamente à Terceira Lei do Movimento de Newton. Cada ação produz uma reação igual e oposta. Quando um motor de helicóptero aplica força rotacional às pás do rotor principal, o ar resiste. Essa resistência causa uma enorme força reacionária chamada torque. A fuselagem naturalmente quer girar descontroladamente na direção oposta das pás do rotor.
Um helicóptero convencional combate esta força rotacional usando um rotor de cauda. O rotor de cauda empurra o ar horizontalmente. Este impulso lateral atua como uma alavanca para manter a aeronave reta. Embora eficaz, esta abordagem tradicional acarreta graves ineficiências. Um rotor de cauda padrão consome cerca de 10 a 15 por cento da potência total do motor. Ele drena energia valiosa apenas para impedir que a aeronave gire. Esta potência desviada não pode contribuir para a capacidade de elevação vertical.
Os engenheiros desenvolveram a configuração coaxial para resolver exatamente essas ineficiências. Os critérios de sucesso para a adoção deste mecanismo dependem de alguns requisitos rigorosos. Os operadores escolhem esse projeto quando precisam da máxima eficiência da elevação até a potência. Eles o selecionam quando o espaço do hangar ou as zonas de pouso exigem armazenamento extremamente compacto. Além disso, é excelente onde a alta estabilidade de flutuação é crítica. Ao remover a cauda vulnerável, a aeronave pode operar mais perto de obstáculos com segurança.
O segredo para neutralizar o torque sem rotor de cauda está na simetria mecânica. Um sistema coaxial aciona dois rotores separados montados no mesmo eixo central. A transmissão força esses rotores a girar em direções completamente opostas. Normalmente, o rotor superior gira no sentido anti-horário. O rotor inferior gira no sentido horário.
Esta rotação oposta gera forças aerodinâmicas simétricas. Como os dois discos do rotor produzem quantidades idênticas de torque em direções opostas, as forças de torção se anulam totalmente. A fuselagem permanece perfeitamente estável. Você dedica cada grama de potência do motor diretamente à elevação vertical.
No entanto, você ainda precisa dirigir a aeronave para a esquerda ou para a direita. A direção é conhecida como controle de guinada. Em uma aeronave padrão, basta ajustar o passo do rotor de cauda. Em uma fuselagem coaxial, os engenheiros usam um truque aerodinâmico brilhante. Eles introduzem um desequilíbrio de torque deliberado. Para virar à direita, os controles de vôo aumentam ligeiramente o passo coletivo do rotor girando no sentido anti-horário. Simultaneamente, eles diminuem o passo do rotor girando no sentido horário. A elevação total permanece idêntica. A aeronave não sobe nem desce. Mas o rotor que cria mais arrasto puxa a fuselagem para uma curva suave.
A visualização desse fluxo mecânico requer a observação de alguns estágios internos distintos. Um diagrama técnico adequado de um sistema coaxial deve mostrar:
The Gearbox Split: A transmissão central recebe potência do motor e a divide em duas saídas rotacionais opostas.
Alinhamento Concêntrico: O encaixe físico do eixo sólido interno dentro do tubo oco externo.
A lacuna de separação: A distância vertical necessária entre os discos superior e inferior do rotor para evitar colisões das pás.
Roteamento de controle de vôo: O caminho dos pushrods que se movem do swashplate inferior para cima através do conjunto giratório para alcançar o swashplate superior.

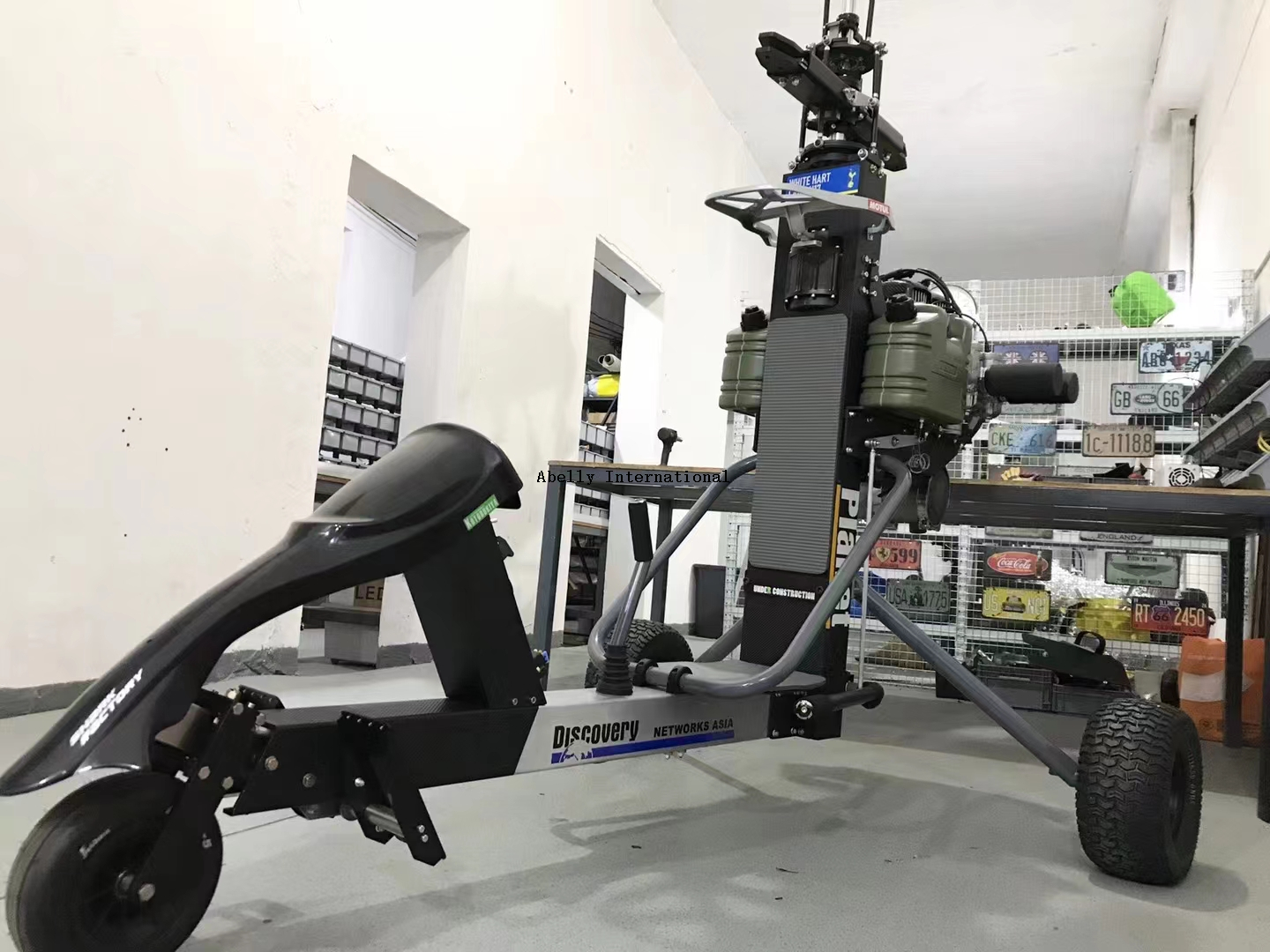

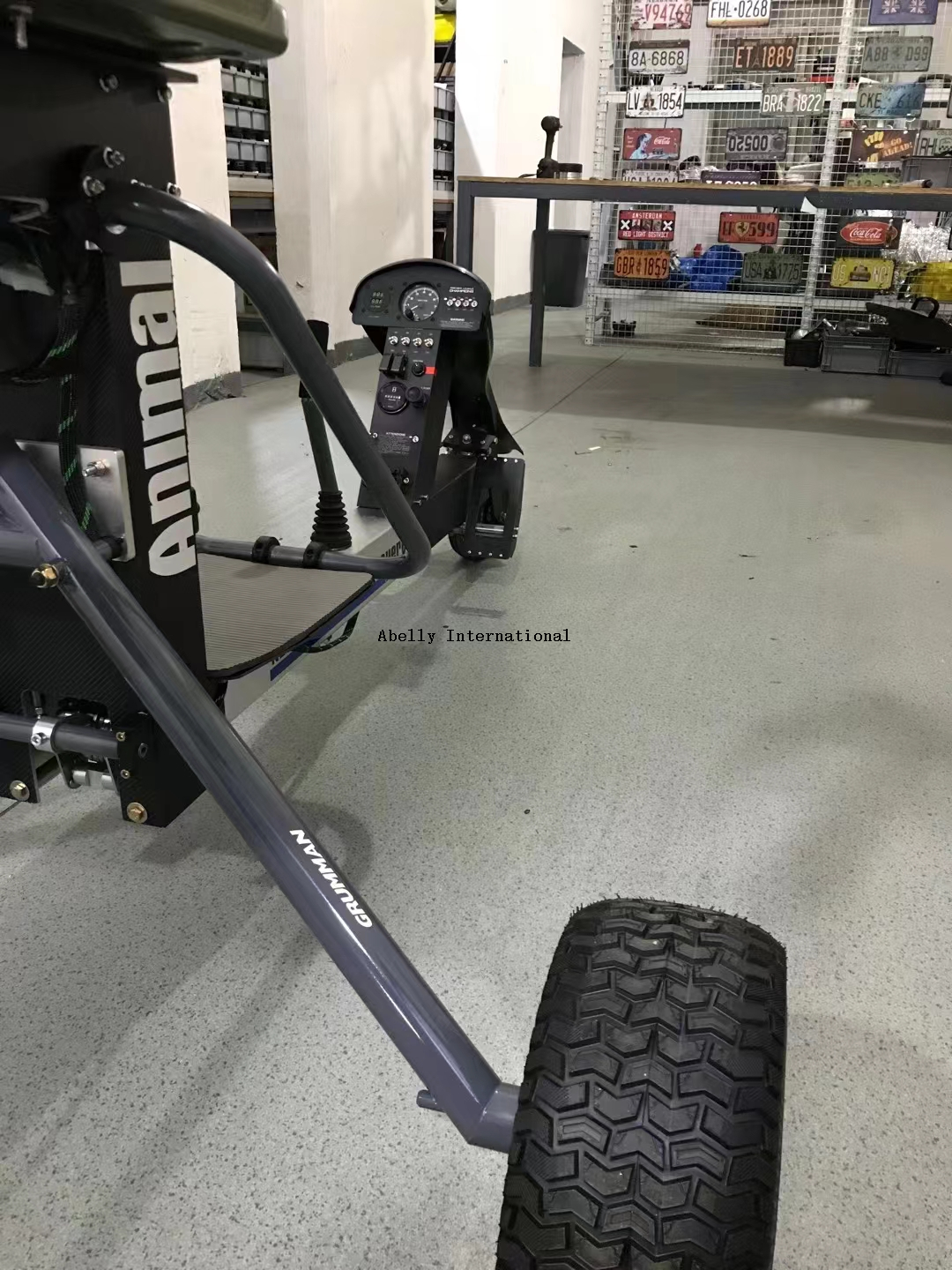

Construir um helicóptero coaxial de sucesso requer componentes internos altamente especializados. O projeto inclui o dobro de peças móveis na área do cubo do rotor principal em comparação com uma aeronave padrão.
A característica mais distintiva é o sistema de swashplate duplo. Um único swashplate traduz as entradas de controle estacionárias do piloto em movimentos rotacionais da lâmina. Como uma aeronave coaxial tem dois rotores distintos girando em direções opostas, ela requer estritamente dois swashplates separados. O swashplate inferior controla as pás inferiores do rotor. O swashplate superior controla as lâminas superiores.
Apoiando esses rotores estão os mastros interno e externo. A realidade mecânica desta configuração é complexa. Os engenheiros usam um mastro externo grande e oco para apoiar a cabeça inferior do rotor. Dentro deste tubo oco corre um mastro interno sólido e mais longo. Este mastro interno se estende além do rotor inferior para transportar a cabeça do rotor superior. Ambos os mastros compartilham a mesma linha central vertical, mas giram de forma independente.
Transferir comandos piloto para o rotor superior apresenta outro grande desafio. As ligações de controle e os servos devem direcionar mecanicamente as entradas através do ambiente violento e giratório do rotor inferior. Os engenheiros costumam usar hastes de controle complexas. Esses pushrods correm paralelos aos mastros, utilizando rolamentos deslizantes especializados para contornar as peças rotativas inferiores com segurança.
Abaixo está uma tabela de resumo detalhando os elementos mecânicos críticos:
Componente | Função Primária | Desafio Mecânico |
|---|---|---|
Caixa de engrenagens planetária | Divide a potência do motor e inverte a rotação de um eixo de transmissão. | Deve manter RPM perfeitamente sincronizado para ambos os eixos sob carga pesada. |
Mastro Externo (Oco) | Aciona o conjunto do rotor inferior. | Deve alojar rolamentos internamente para suportar o eixo interno em contra-rotação. |
Mastro Interno (Sólido) | Aciona o conjunto do rotor superior. | Requer alta resistência à tração para evitar flexão em sua extensão mais longa. |
Swashplates duplos | Converta as entradas de controle do piloto em mudanças de inclinação da lâmina giratória. | O swashplate superior requer um roteamento complicado de ligação após o rotor inferior. |
Os projetistas de aeronaves enfrentam constantes compensações. A seleção da configuração correta do rotor determina a capacidade final da máquina. Podemos avaliar esses projetos em três categorias principais de desempenho.
A primeira grande vantagem de um sistema coaxial é a sua relação entre elevação e pegada. Em comparação com projetos de rotor único, as máquinas coaxiais são incrivelmente compactas. Um helicóptero convencional requer uma lança de cauda longa para fornecer alavancagem ao rotor de cauda. A remoção desta lança permite que uma aeronave de carga pesada caiba em pequenos hangares ou em plataformas de pouso apertadas. Você ganha a capacidade de transportar cargas muito mais pesadas em um envelope físico significativamente menor.
No entanto, esta potência compacta traz vantagens aerodinâmicas no vôo para frente. Embora as plataformas coaxiais sejam excelentes em pairar estacionárias, as viagens em alta velocidade introduzem uma física complexa. À medida que a aeronave avança, o rotor inferior opera continuamente na esteira turbulenta e acelerada do rotor superior. Este fenômeno é chamado de interferência de esteira. Reduz a eficiência aerodinâmica das pás inferiores durante o voo de avanço rápido. Portanto, aeronaves de rotor único geralmente apresentam melhor desempenho em velocidades de cruzeiro muito altas.
Ao avaliar a escalabilidade e a carga útil, devemos considerar também os multirotores. Quadcopters dominam o mercado de drones leves. Eles contam com lâminas simples de passo fixo e dependem de mudanças de RPM do motor para dirigir. Mas a eficiência do multirotor cai drasticamente à medida que as cargas úteis aumentam. Adicionar peso requer motores e baterias drasticamente maiores. Um sistema coaxial é muito melhor dimensionado para drones empresariais de carga pesada e aeronaves tripuladas. Maximiza a eficiência da área do disco. Você gera uma sustentação massiva a partir de um ponto central concentrado sem abranger vários braços largos.
As características únicas de desempenho dos sistemas de rotor duplo os tornam muito procurados em diversos setores distintos.
No setor empresarial, os drones de carga pesada utilizam esse design de forma agressiva. Pulverização agrícola, inspeção de linhas de energia elétrica e entrega remota de carga exigem pairar com precisão. Essas aplicações exigem alta capacidade de carga útil. Além disso, um helicóptero coaxial oferece excepcional estabilidade em ventos cruzados. Como não possui rotor de cauda, um vento lateral repentino não empurrará agressivamente a cauda. Isso torna o voo de precisão em condições climáticas adversas muito mais seguro.
A aviação militar e naval também depende fortemente desta arquitetura. Os exemplos mais famosos são os helicópteros do escritório de design russo Kamov. As marinhas adoram essas plataformas. Operar uma aeronave a partir de um convés de navio inclinado e oscilante é perigoso. Um rotor de cauda tradicional representa um enorme risco de ataque à tripulação do convés e às superestruturas do navio. O design compacto e sem cauda permite que as forças navais operem helicópteros de ataque pesado e de resgate de fragatas e destróieres muito menores.
No espaço do consumidor, este mecanismo domina os modelos RC e drones amadores. Os iniciantes lutam com helicópteros RC convencionais de rotor único. O gerenciamento do desvio do rotor de cauda requer pequenas e constantes correções de controle. Os modelos coaxiais eliminam essa frustração. A sua simetria aerodinâmica inerente cria uma tendência autoestabilizadora. Se você soltar os manípulos de controle, o modelo naturalmente quer parar e pairar no lugar. Isso os torna o padrão global indiscutível para aeronaves de controle remoto para iniciantes.
Apesar das vantagens incríveis, a adoção de uma plataforma coaxial introduz realidades rigorosas de manutenção. Você troca complexidade aerodinâmica por complexidade mecânica. Você deve avaliar esses riscos antes de se comprometer com uma plataforma.
A consideração principal envolve vários pontos de falha. A cabeça do rotor contém o dobro de rolamentos, ligações e componentes móveis. A caixa de engrenagens planetárias que gerencia os eixos concêntricos é uma peça complexa de maquinário. Esta complexidade traduz-se diretamente em custos de reparação mais elevados. Também exige protocolos de inspeção muito mais rigorosos e frequentes para garantir a segurança do voo.
Outra limitação física é o risco de colisão do mastro ou da lâmina. As pás superiores e inferiores do rotor são flexíveis. Durante manobras altamente agressivas ou sob fortes forças G negativas, as lâminas flexionam verticalmente. Se o piloto empurrar a aeronave além dos limites do envelope de voo, as pás superiores podem mergulhar e atingir as pás inferiores. Isso resulta em falha estrutural catastrófica no ar. Portanto, os pilotos devem pilotar essas máquinas dentro de limites estritos de manobrabilidade.
As penalidades de peso também desempenham um papel. Enquanto você economiza peso removendo a lança de cauda e a transmissão do rotor de cauda, você adiciona peso de volta ao cubo principal. A pesada e complexa caixa de marcha-atrás compensa parcialmente a economia de peso inicial. A aeronave permanece compacta, mas é densamente pesada no centro.
Para ajudar os tomadores de decisão, aqui está uma lista de verificação lógica de seleção:
Escolha um projeto coaxial se: A área operacional for altamente restrita. É necessária estabilidade máxima de flutuação em ventos cruzados. O levantamento de carga útil pesada é a missão principal.
Evite um projeto coaxial se: O vôo direto em alta velocidade for o objetivo principal. Os orçamentos de manutenção são estritamente limitados. A missão requer manobras acrobáticas altamente agressivas.
O mecanismo de rotor coaxial contra-rotativo se destaca como uma solução de aviação comprovada e altamente especializada. Ele troca deliberadamente a simplicidade mecânica por uma excepcional estabilidade de flutuação e eficiência espacial incomparável. Ao empilhar dois rotores e eliminar a cauda, os engenheiros resolveram o problema fundamental do torque e, ao mesmo tempo, reduziram drasticamente a área ocupada pela aeronave.
No futuro, os compradores e operadores devem avaliar cuidadosamente os requisitos exatos da sua missão. Mapeie suas necessidades específicas de carga útil e restrições de espaço em relação às realidades mecânicas descritas aqui. Reconheça o orçamento de manutenção intensivo necessário para caixas de engrenagens complexas. Esteja você investindo em um drone empresarial de carga pesada ou explorando modelos RC para iniciantes, compreender essas compensações aerodinâmicas garante que você selecione a plataforma mais segura e eficiente para seus objetivos.
R: Todos os helicópteros não utilizam este projeto devido a grandes compensações mecânicas. Os sistemas coaxiais requerem caixas de engrenagens pesadas e altamente complexas e swashplates duplos. Isso aumenta significativamente os custos iniciais de fabricação e a manutenção contínua. Além disso, o rotor inferior sofre arrasto aerodinâmico em vôo rápido devido à interferência da esteira do rotor superior, limitando as velocidades máximas.
R: No mundo do RC e dos hobbyistas, sim. Os rotores opostos criam fortes tendências de autoestabilização, tornando-os perfeitos para iniciantes. Na aviação tripulada em grande escala, eles se comportam de maneira ligeiramente diferente dos helicópteros convencionais. Embora exijam treinamento especializado para vôo para frente, eles são absolutamente excelentes em fornecer um voo pairado sólido e estável.
R: Sim, eles sofrem interferência na esteira. O rotor inferior perde alguma eficiência porque puxa o ar que o rotor superior já acelerou para baixo. No entanto, os engenheiros equilibram essa perda específica com a enorme potência economizada ao eliminar completamente o consumo parasita do motor de um rotor de cauda tradicional.
R: Se um rotor parar de girar ou falhar totalmente, a aeronave sofrerá uma perda catastrófica de equilíbrio de torque. Sem a força rotacional oposta, a fuselagem entrará imediatamente em um giro violento e incontrolável. Esta vulnerabilidade extrema sublinha a necessidade crítica de manutenção rigorosa e contínua da transmissão e da caixa de velocidades.
