Aqui estão as melhores ligas de alumínio para dobra: um guia completo

Índice

• O que torna uma liga de alumínio boa para dobrar

• Como a têmpera afeta a dobra do alumínio

• Métodos de dobra para alumínio

• Dobrando chapas de alumínio vs. extrusões

O que torna uma liga de alumínio boa para dobrar

Uma liga de alumínio é altamente adequada para flexão de alumínio quando apresenta alto percentual de alongamento, baixa relação entre rendimento e resistência à tração, estrutura de grão fino e ductilidade ideal para acomodar deformação de tração ao longo do raio externo sem fratura plástica.

Na metalurgia estrutural, avaliar se um material específico é adequado para flexão precisa de alumínio requer a análise de seu expoente fundamental de endurecimento por deformação e da mecânica da rede cristalina. Quando um perfil ou folha de alumínio é submetido a um momento fletor, o eixo neutro externo sofre forte tensão de tração enquanto o eixo neutro interno sofre tensão de compressão. A capacidade inerente do material de esticar sem estrangulamento localizado ou falha por cisalhamento é governada por seu alongamento percentual na ruptura. Valores de alongamento mais altos se correlacionam diretamente com capacidades aprimoradas de deformação plástica durante a dobra do alumínio, permitindo que o metal flua suavemente ao redor da matriz de conformação. Além disso, a relação entre o limite de escoamento (YS) e a resistência à tração final (UTS) serve como um indicador crítico: uma lacuna maior entre YS e UTS permite margens de deformação plástica mais amplas antes que ocorra a ruptura mecânica.

A orientação dos grãos em relação à linha de dobra desempenha um papel vital durante as operações comerciais de dobra de alumínio. Durante o processo de laminação ou extrusão, os grãos de alumínio se alinham ao longo da direção longitudinal do fluxo do material. A execução de uma operação de dobra de alumínio paralela à direção longitudinal das fibras aumenta significativamente o risco de rachaduras na camada externa ao longo dos limites das fibras. Por outro lado, a execução de uma sequência de dobramento de alumínio perpendicular (transversal) ao fluxo de grãos distribui a tensão de tração através de vários limites de grãos, melhorando significativamente a conformabilidade de dobra e a resistência à fadiga estrutural. A espessura do material também determina o raio mínimo de curvatura (MBR); à medida que a espessura aumenta, a deformação externa da fibra aumenta proporcionalmente, exigindo raios de curvatura maiores ou estados de material mais macios para preservar a integridade estrutural.

Do ponto de vista da engenharia industrial, a seleção de materiais para aplicações de precisão envolve avaliar como as concentrações de tensão locais impactam o desempenho do serviço a longo prazo. Por exemplo, em aplicações sensíveis, como estruturas estruturais de equipamentos médicos, carcaças de chassis e invólucros especializados, a conformação a frio de precisão deve atender a padrões geométricos e visuais de superfície rigorosos. A utilização de soluções dedicadas e personalizadas de serviço de dobra de alumínio de precisão garante que os componentes estruturais mantenham tolerâncias dimensionais rígidas, perfis de superfície suaves e zero microfissuras ao longo de raios críticos de suporte de carga.

Parâmetros-chave que definem a flexibilidade

As métricas mecânicas que determinam a conformabilidade a frio durante a dobra do alumínio incluem:

1. Alongamento percentual: Maior ductilidade permite maior alongamento da fibra externa durante a dobra do alumínio sem microfissuras.

2. Relação entre rendimento e resistência à tração: Uma relação YS/UTS mais baixa fornece uma faixa mais ampla de deformação plástica uniforme durante a flexão do alumínio.

3. Alinhamento da direção do grão: Realizar a flexão do alumínio transversalmente à direção de laminação otimiza a distribuição de tensão.

4. Relação entre espessura e raio de curvatura: Raios maiores reduzem as tensões de tração externas durante a execução da dobra do alumínio.

Regra de orientação de grãos: Sempre alinhe sua linha de dobra primária perpendicularmente (90 graus) ou em um ângulo de 45 graus com a direção de laminação do material durante a dobra de alumínio. A flexão paralela ao fluxo do grão reduz o alongamento permitido em até 30% e freqüentemente causa rachaduras prematuras na superfície do raio externo sob condições de alta tensão.

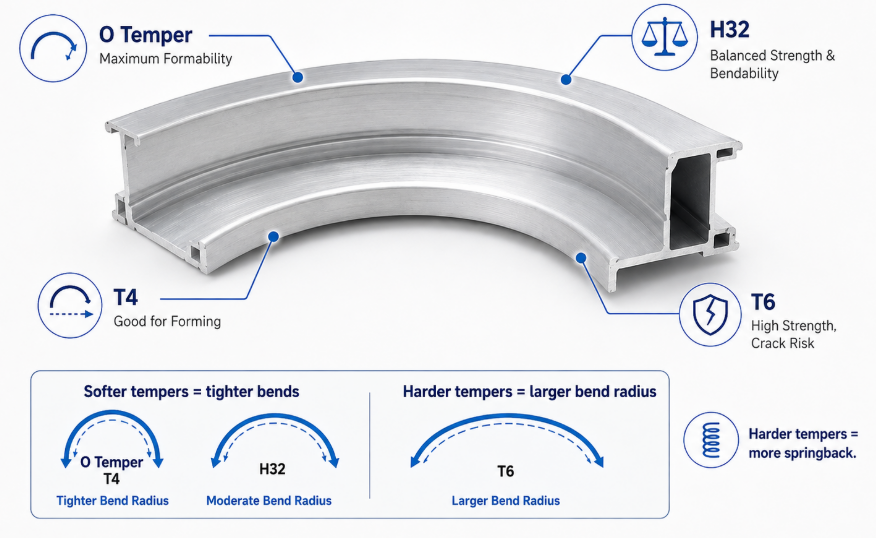

Como a têmpera afeta a dobra do alumínio

A têmpera do material determina drasticamente a capacidade de dobra do alumínio, onde a têmpera recozida totalmente macia (O) oferece máxima conformabilidade, as têmperas endurecidas por deformação (série H) oferecem capacidade de dobra moderada e as têmperas de pico tratadas termicamente em solução (T6) restringem severamente a dobra do alumínio devido aos limites mínimos de deformação plástica.

A designação de têmpera de uma liga de alumínio representa seu histórico de tratamento térmico e mecânico, impactando diretamente a densidade de discordância dentro da estrutura cristalina. Em condições totalmente recozidas, designadas como têmpera O, a densidade de discordância é mínima, permitindo que os planos atômicos deslizem facilmente uns sobre os outros sob momentos fletores aplicados. Conseqüentemente, as ligas de têmpera O exibem ductilidade máxima, tornando os materiais de têmpera O ideais para processos de dobra de alumínio com raios estreitos, onde é necessária deformação plástica severa. No entanto, como os componentes de têmpera O possuem menor resistência ao escoamento, o tratamento térmico da solução pós-formação ou o envelhecimento artificial podem ser necessários se a capacidade de suporte de carga estrutural for necessária na montagem final.

Ligas não tratáveis ​​termicamente, como as séries 3000 e 5000, sofrem endurecimento por deformação (têmpera H) por meio de processos de trabalho a frio, como laminação. Têmperas como H32, H34 ou H111 representam vários graus de trabalho a frio e estabilização. Por exemplo, o 5052-H32 oferece um compromisso equilibrado entre resistência ao escoamento mecânico e conformabilidade, permitindo operações de dobra de alumínio bem-sucedidas em raios de curvatura moderados, mantendo ao mesmo tempo uma integridade estrutural robusta. Por outro lado, ligas tratáveis ​​termicamente como 6061 sofrem endurecimento por precipitação (têmperas T). Embora o 6061-T6 forneça excepcional resistência à tração e ao escoamento para aplicações estruturais, sua densa rede de precipitados de Mg2Si restringe o movimento de deslocamento atômico durante a flexão do alumínio. Tentar dobrar firmemente o alumínio no 6061-T6 resulta em casca de laranja imediata, microfissuras na camada externa ou falha catastrófica por cisalhamento frágil.

Por que engenheiros experientes especificam têmperas moles ou recozidas em solução antes da conformação a frio? Porque forçar a têmpera de pico através de matrizes curvadas apertadas introduz concentrações severas de tensão residual e retorno elástico severo, complicando a repetibilidade dimensional. Em ambientes críticos de fabricação, como fabricação de dispositivos médicos e engenharia estrutural de precisão, a utilização de soluções avançadas especializadas de dobra de alumínio OEM garante que os estados de têmpera sejam precisamente combinados com a geometria das ferramentas para eliminar a fadiga do material e a variação do retorno elástico.

Diretrizes de seleção de têmpera para dobra industrial

Para otimizar a seleção da têmpera para operações de dobra de alumínio, considere as seguintes etapas estruturais:

1. Selecione Têmpera O para geometrias extremas: Utilize material totalmente recozido quando a dobra de alumínio exigir raios agudos abaixo de 1,0t.

2. Utilize a têmpera T4 para componentes estruturais tratáveis ​​termicamente: Formulário 6061 no estado T4 antes do envelhecimento artificial até T6 para obter alta resistência final.

3. Equilibre resistência e conformabilidade com H32: Especifique 5052-H32 para gabinetes de chapa metálica em geral que exigem excelente resistência à corrosão e capacidade moderada de flexão de alumínio.

4. Considere a variação do Springback: Têmperas de maior resistência (T6, H38) exibem maior recuperação elástica durante a flexão do alumínio, exigindo sobreflexão do ângulo do punção.

Princípio de compensação de retorno elástico: Têmperas de alto rendimento, como 6061-T6, exibem recuperação elástica significativa (retorno elástico) durante a flexão do alumínio em comparação com têmperas suaves, como 3003-O. Para obter um ângulo de curvatura final preciso de 90 graus em têmperas endurecidas, os ângulos do punção da prensa dobradeira devem ser dobrados em 3 a 8 graus, dependendo da relação entre o raio de curvatura e a espessura.

Métodos de dobra para alumínio

A dobra industrial de alumínio depende de métodos de conformação de precisão, incluindo dobra a ar, fundo, dobra rotativa, dobra por rolo e dobra por limpeza, escolhidos com base em tolerâncias geométricas, perfil de seção transversal, têmpera do material e rendimento de produção.

A seleção do processo mecânico correto para dobra de alumínio requer uma avaliação aprofundada da geometria do perfil, espessura da parede e precisão de dobra necessária. A conformação de dobradeiras continua sendo o principal método para componentes de chapa plana. Na dobra a ar, a peça entra em contato apenas com a ponta do punção e os ressaltos da matriz em V. Este método de contato de três pontos requer menor tonelagem e fornece flexibilidade em vários ângulos de dobra, mas requer controle preciso de profundidade CNC para acomodar o retorno elástico durante a dobra de alumínio. O assentamento força a folha totalmente para dentro da cavidade da matriz em V, moldando o raio para reduzir o retorno elástico; no entanto, o assentamento exige uma tonelagem substancialmente maior e introduz tensões superficiais severas que podem causar rachaduras em ligas de alumínio de baixa ductilidade.

Para perfis tubulares e extrusões estruturais sólidas, a dobra rotativa representa a principal opção de engenharia para dobra precisa de alumínio. Em configurações de tração rotativa, o perfil de alumínio é fixado contra uma matriz de dobra rotativa, enquanto um mandril interno suporta a cavidade interna e uma matriz alisadora evita enrugamento ao longo do lado de compressão. Essa restrição controlada evita a ovalização da seção transversal, o adelgaçamento da parede e a flambagem ao longo dos raios da linha central (CLR) estreitos. A dobra por rolo, utilizando uma configuração de três rolos, é aplicada especificamente para curvatura de grande raio e formação de arco contínuo em vigas arquitetônicas extrudadas e canais estruturais onde é necessária curvatura uniforme em longos vãos.

Em setores de alta precisão, como a fabricação de equipamentos médicos, os componentes estruturais geralmente apresentam geometrias e canais internos complexos. A execução de formas complexas sem distorção requer ferramentas de alta qualidade, mandris de precisão e parâmetros de processo especializados. A incorporação de processos de dobra de alumínio de nível médico garante que os conjuntos tubulares mantenham caminhos de fluidos suaves, zero colapso da parede interna e acabamentos de superfície cosméticos impecáveis ​​que atendem aos regulamentos de qualidade europeus e globais.

Principais etapas metodológicas em dobra de precisão

A execução de um processo controlado de dobra de alumínio segue estas etapas operacionais críticas:

1. Seleção de ferramentas e cálculo de abertura da matriz em V: Estabeleça uma largura da matriz em V de 6 a 8 vezes a espessura da chapa para distribuir suavemente a força de flexão do alumínio.

2. Posicionamento do mandril para dobra de tubos: Posicione os mandris flexíveis internos ligeiramente além do ponto tangente durante a dobra de alumínio por tração rotativa para suportar paredes ocas.

3. Alinhamento da matriz alisadora: Defina os ângulos da matriz alisadora com precisão para neutralizar as forças de compressão e evitar enrugamento durante a dobra de alumínio com raios estreitos.

4. Configuração de compensação de Springback: Programe dobradeiras CNC com parâmetros de sobrecurvamento adaptados à têmpera específica da liga durante operações de dobra de alumínio.

Princípio de lubrificação e manutenção do mandril: Durante a dobra de alumínio por tração rotativa de alta pressão de perfis ocos, lubrificantes sintéticos para serviços pesados ​​ou mandris de liga de bronze devem ser utilizados para eliminar escoriações de alumínio induzidas por fricção. A inspeção regular do posicionamento tangente do mandril evita arranhões na parede interna e adelgaçamento da parede sob forte tensão.

Dobrando chapas de alumínio vs. extrusões

A dobra de alumínio aplicada a chapas planas depende do controle de vetores bidimensionais de tensão de tração e compressão em espessuras uniformes, enquanto a dobra de alumínio aplicada a extrusões complexas exige suporte multieixo para neutralizar o colapso assimétrico da parede, torção e distorção transversal.

O comportamento mecânico da chapa de alumínio durante a conformação a frio difere significativamente daquele dos perfis extrudados ocos ou multicavidades. Na dobra plana de chapas de alumínio, as forças de deformação atuam uniformemente em uma seção transversal bidimensional. Os principais modos de falha na flexão de chapas de alumínio são fissuras por tração na camada externa ao longo da linha de dobra e retorno elástico angular. Como o material em folha possui direção de grão consistente e espessura uniforme, o cálculo dos raios mínimos de curvatura, seleção da matriz em V e tolerâncias de dobra é simples usando fórmulas padrão de deformação plástica.

Por outro lado, a flexão do alumínio aplicada às extrusões introduz estados complexos de tensão mecânica tridimensional. Os perfis extrudados frequentemente apresentam seções transversais assimétricas, espessuras de parede variadas, correias internas e câmaras ocas. Durante a conformação a frio, o flange externo sofre forte tensão de tração, causando adelgaçamento da parede e potencial rasgo, enquanto o flange interno sofre compressão extrema, induzindo flambagem localizada da alma e enlatamento de óleo. Além disso, as extrusões assimétricas tendem a torcer ao longo do seu eixo longitudinal durante a flexão do alumínio. Para mitigar esses modos de falha, processos especializados de conformação por estiramento ou estiramento rotativo utilizando plástico flexível personalizado ou mandris de aço segmentado são necessários para suportar cavidades internas durante a deformação a frio.

Etapas comparativas para otimização de processos

Ao fazer a transição entre fluxos de trabalho de dobra de chapa e extrusão de alumínio, siga estas práticas recomendadas de engenharia:

1. Avalie a geometria e a simetria da parede: identifique características assimétricas em extrusões antes da dobra do alumínio para projetar acessórios de fixação adequados.

2. Calcule a folga do raio interno: Certifique-se de que as dimensões do raio interno para extrusões excedam 2 a 3 vezes a profundidade do perfil durante a dobra do alumínio para evitar flambagem por compressão.

3. Implemente suporte interno flexível: Utilize mandris de poliuretano ou aço segmentado em extrusões ocas para manter a geometria interna durante a dobra do alumínio.

4. Alinhe o eixo de curvatura com a cinta estrutural: Oriente o eixo de curvatura primário paralelo às cintas de suporte internas durante a dobra de alumínio por extrusão para maximizar a distribuição de carga mecânica.

Ponta de formação por estiramento de extrusão: Para eliminar completamente o enrugamento por compressão em extrusões de alumínio ocas ou assimétricas durante a dobra de alumínio, aplique tensão axial simultânea ao longo do comprimento do perfil enquanto forma ao redor do bloco de matriz. Isto desloca o eixo neutro totalmente para fora do perfil, colocando toda a seção transversal sob tensão controlada e eliminando a flambagem da alma da parede interna.

Conclusão

Dominar a dobra precisa de alumínio requer um conhecimento profundo e integrado de metalurgia, princípios de engenharia mecânica e execução prática no chão de fábrica. Conforme avaliado neste guia técnico, a seleção da série de liga ideal - como 3003 para conformabilidade geral, 5052 para resistência estrutural de grau marítimo ou 6061 em estado recozido para tratamento térmico pós-forma - é a etapa fundamental na prevenção de rachaduras nas fibras externas e não conformidade dimensional. Além disso, o controle dos estados de têmpera, a contabilização da direção do grão em relação às linhas de dobra e a seleção de máquinas especializadas de conformação a frio, como a dobra rotativa CNC com mandris internos, garantem resultados de fabricação consistentes e de alto rendimento. Ao preencher a lacuna entre a mecânica teórica dos materiais e as estratégias de ferramentas avançadas, engenheiros e especialistas em compras de OEM podem executar com sucesso projetos complexos de dobra de alumínio em aplicações médicas, automotivas, aeroespaciais e estruturais exigentes com total confiabilidade e precisão geométrica.
