Dobragem de Alumínio: Fatores, Técnicas e Aplicações

A dobra de alumínio de precisão é um processo de fabricação de conformação a frio altamente controlado que deforma permanentemente chapas de alumínio, tubos ou perfis extrudados ao longo de um eixo reto, aplicando forças mecânicas além da resistência ao escoamento do material, sem comprometer a integridade estrutural ou o acabamento superficial.

De relance

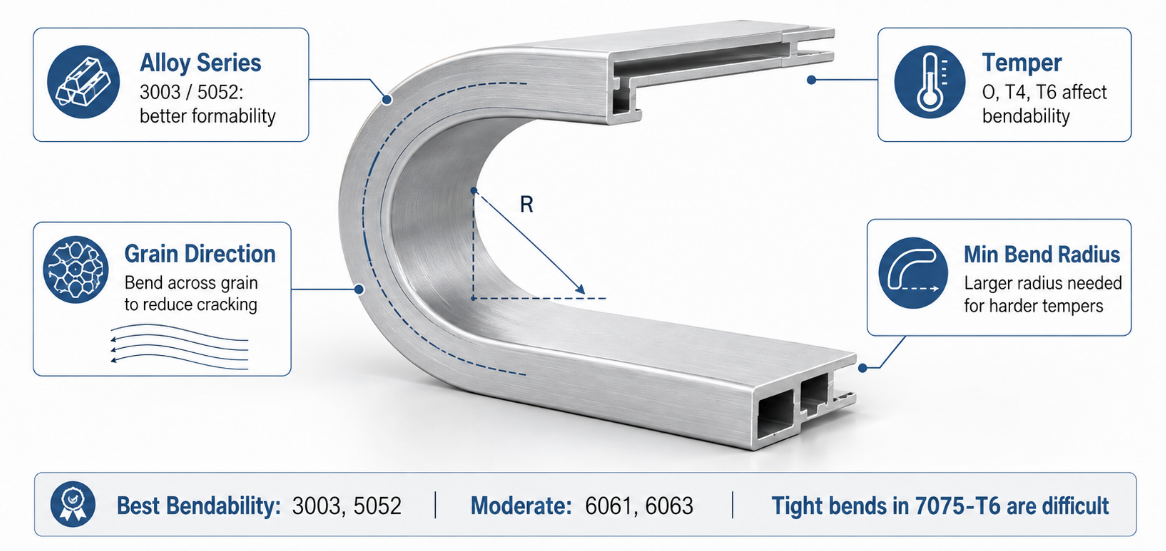

Principais fatores metalúrgicos que influenciam a dobra do alumínio

O sucesso da conformação a frio na dobra de precisão do alumínio depende fundamentalmente da composição da liga do material, da têmpera do tratamento térmico, da orientação do grão em relação à linha de dobra e da relação entre o raio mínimo de dobra e a espessura do material.

Do ponto de vista da engenharia, o comportamento mecânico da flexão do alumínio é governado pela sua resposta tensão-deformação na zona de deformação plástica. Ao contrário do aço estrutural, as ligas de alumínio apresentam diversos perfis de ductilidade dependendo dos elementos de liga, como magnésio, silício, cobre e zinco. Por exemplo, as ligas não tratáveis ​​termicamente nas séries 3000 e 5000 apresentam alta capacidade de endurecimento e conformabilidade a frio superior, enquanto as ligas tratáveis ​​termicamente nas séries 6000 e 7000 exigem adesão estrita às condições de têmpera para evitar trincas no lado da tensão durante operações de dobra rígida de alumínio.

A seleção da têmpera é fundamental ao planejar projetos de dobra de alumínio. O alumínio temperado O totalmente recozido oferece o maior alongamento e o limite de escoamento mínimo, tornando-o ideal para curvas com raios estreitos. No entanto, quando a integridade estrutural requer revenimentos T4 ou T6, os engenheiros devem levar em conta o aumento das relações entre rendimento e resistência à tração. Dobrar um perfil de liga 6061-T6 requer raios de curvatura substancialmente maiores do que um perfil 6061-O ou 6063-T4. A tentativa de um raio de curvatura agressivo do alumínio em materiais T6 sem pré-aquecimento ou formação incremental geralmente leva à falha por cisalhamento intergranular ao longo da camada de tensão externa.

Além disso, a orientação dos grãos criada durante a laminação de chapas ou extrusão de perfis determina a ductilidade direcional na dobra do alumínio. A execução de uma operação de dobra de alumínio paralela à direção de laminação longitudinal sujeita o material a tensões de tração mais altas ao longo dos limites dos grãos, aumentando a probabilidade de rachaduras nas bordas. A realização de um processo de dobra do alumínio perpendicular (transversal) à direção do grão distribui a tensão de tração de maneira mais uniforme pela microestrutura. Os engenheiros devem avaliar a direção das fibras ao aninhar peças em layouts de chapa metálica ou orientar perfis estruturais complexos antes de prensar dobradeiras ou rotinas de dobra de alumínio por tração rotativa.

Métodos e processos técnicos primários de dobra de alumínio

A dobra industrial de alumínio aproveita métodos de conformação mecânica distintos – incluindo dobra em V com dobradeira, dobra rotativa, dobra de três rolos e conformação por estiramento – selecionados com base na geometria do perfil, estabilidade da seção transversal e precisão de dobra necessária.

A seleção da metodologia correta de dobra de alumínio depende se a peça de trabalho é uma chapa plana, extrusão estrutural, tubo redondo ou seção oca retangular. Para chapas metálicas e perfis simples, a conformação de dobradeiras CNC é amplamente utilizada. A dobra a ar oferece flexibilidade usando a profundidade do punção para controlar o ângulo, enquanto o assentamento e a cunhagem proporcionam repetibilidade extrema do ângulo ao custo de uma tonelagem significativamente maior. No entanto, como o alumínio apresenta menor módulo de elasticidade em comparação ao aço, a dobra a ar CNC de precisão exige coroamento hidráulico dinâmico avançado e sistemas de medição de ângulo em tempo real para compensar as variações da liga entre lotes durante a dobra do alumínio.

Ao processar tubos de alumínio ou extrusões ocas complexas, a dobra rotativa de alumínio é o padrão da indústria para aplicações com raios estreitos. Na dobra rotativa de alumínio, o perfil é fixado contra uma matriz de dobra e estirado em torno de um eixo rotativo enquanto é suportado internamente por um mandril de precisão e externamente por uma matriz alisadora. O mandril suporta a cavidade interna para evitar colapso da seção transversal, achatamento da parede ou enrugamento ao longo do raio de compressão interno. As matrizes alisadoras evitam o agrupamento do material no ponto tangente. Este método é fundamental para a fabricação de estruturas estruturais precisas, linhas de transferência de fluidos e componentes OEM especializados onde a área da seção transversal deve permanecer constante.

Para arcos de raio grande, anéis e curvas estruturais contínuas, a dobra de alumínio de três rolos (laminação em pirâmide ou ângulo) e a formação por estiramento são preferidas. A conformação por estiramento envolve segurar um perfil de alumínio em ambas as extremidades, aplicar carga de tração axial para aproximar o material do seu ponto de escoamento e envolvê-lo em torno de um bloco de forma macho. Ao colocar toda a seção transversal sob tensão, a flexão do alumínio elástico elimina as tensões de compressão no raio interno, suprimindo efetivamente o retorno elástico e o enrugamento interno. Para fabricantes de equipamentos médicos que exigem acabamentos estéticos impecáveis ​​e tolerâncias estruturais rígidas, a utilização de processos de conformação a frio de alta precisão, como a dobra precisa de alumínio para aplicações em equipamentos médicos, garante alta estabilidade geométrica e contornos estruturais suaves em todos os perfis dobrados.

Cálculo de Springback, tolerância de dobra e raio de curvatura mínimo

O controle dimensional preciso na dobra de alumínio requer cálculos matemáticos precisos do deslocamento do eixo neutro, valores do fator K, tolerância de dobra e compensação de retorno elástico específico da liga.

Durante qualquer operação de dobramento de alumínio de conformação a frio, a superfície externa do material sofre tensão de tração enquanto a superfície interna sofre tensão de compressão. Entre essas duas zonas encontra-se o eixo neutro, que sofre tensão zero. À medida que a curvatura se torna mais nítida, o eixo neutro se desloca para dentro em direção à superfície compressiva. A relação entre a posição do eixo neutro e a espessura total do material é definida como o fator K. Em cálculos precisos de curvatura de alumínio, o fator K normalmente varia de 0,33 para raios estreitos até 0,50 para curvaturas de raios grandes, influenciando diretamente o comprimento do padrão plano desenvolvido.

O cálculo correto da tolerância de dobra (BA) e da dedução de dobra (BD) evita discrepâncias dimensionais em peças estruturais dobradas. A fórmula matemática para tolerância de dobra é expressa como: BA = (pi / 180) B (R + K * T), onde B representa o ângulo de dobra em graus, R é o raio de curvatura interno, K é o fator K e T é a espessura do material. Ao mesmo tempo, o retorno elástico ocorre quando a força de flexão é liberada e a deformação elástica é recuperada. Como o alumínio tem um módulo de elasticidade aproximadamente um terço do aço (69 GPa vs. 200 GPa), o retorno elástico na flexão do alumínio é significativamente mais pronunciado e deve ser compensado dobrando excessivamente o material ou modificando a geometria da matriz.

Para estabelecer a repetibilidade na dobra automatizada de alumínio, os engenheiros empregam análise de elementos finitos (FEA) juntamente com testes empíricos para mapear ângulos de retorno elástico. Para dobramento de alumínio 6061-T6, o retorno elástico pode variar de 2 a 10 graus, dependendo da relação entre o raio de curvatura e a espessura da parede. O controle dos parâmetros mínimos do raio de curvatura evita a separação dos grãos externos e a fissuração por tensão. A aplicação de configurações de ferramentas dedicadas, como matrizes inferiores de uretano ou matrizes de asas rotativas especiais, ajuda a distribuir a tensão localizada uniformemente em toda a zona de deformação durante execuções de produção de dobramento de alumínio de alto volume.

Proteção de superfície e controles de qualidade pós-dobra

Manter a qualidade da superfície imaculada e a integridade estrutural durante a dobra do alumínio requer materiais de ferramentas especializados, lubrificantes de superfície, inspeção geométrica e procedimentos de testes não destrutivos.

Como as ligas de alumínio são relativamente macias e propensas a escoriações, o contato direto entre as matrizes de aço bruto e as peças de alumínio durante a dobra do alumínio pode causar arranhões na superfície, acúmulo de metal e marcas de arrasto esteticamente prejudiciais. Para evitar isso, instalações de produção avançadas utilizam aços para ferramentas endurecidos (como D2 ou A2) revestidos com nitreto de titânio (TiN) ou cromagem, polidos até obter um acabamento espelhado. Alternativamente, insertos de polímero sintético altamente polidos, como Delrin ou matrizes especializadas de uretano, são posicionados entre a peça de trabalho e as ferramentas de metal durante a dobra do alumínio para eliminar a transferência de marcas de ferramentas em superfícies estéticas ou anodizadas.

A lubrificação desempenha um papel essencial na proteção da camada limite durante a dobra de alumínio para serviços pesados. Óleos sintéticos de alta viscosidade ou lubrificantes evaporativos solúveis em água reduzem o atrito na matriz alisadora e nas superfícies de contato do mandril durante a dobra do alumínio por tração rotativa. Sem lubrificação adequada, o atrito induz acúmulo de calor localizado, aumentando a adesão do material ao mandril e causando adelgaçamento excessivo da parede, ovalização do tubo ou escoriações na superfície ao longo do arco de curvatura interno.

A verificação da qualidade pós-formação para dobra precisa de alumínio inclui testes não destrutivos (NDT) e inspeção geométrica. Máquinas de medição por coordenadas (CMM) e scanners ópticos a laser 3D medem distorção de perfil transversal, tolerâncias angulares e comprimentos de perna em relação a modelos CAD. Para membros estruturais de suporte de carga críticos, o teste ultrassônico de espessura de parede garante que o desbaste da parede de tensão externa não exceda os limites de engenharia permitidos (normalmente mantidos abaixo de 15-20% da espessura nominal da parede). A utilização de metodologias avançadas de fabricação, como soluções especializadas e personalizadas de dobra de alumínio, garante que padrões dimensionais rigorosos e critérios microscópicos de inspeção de fissuras sejam atendidos em componentes estruturais críticos.

Protocolo de manutenção de ferramentas e prevenção de escoriações: Para maximizar a vida útil da ferramenta e garantir acabamentos superficiais livres de defeitos durante operações de dobra de alumínio em alta velocidade, as equipes técnicas devem realizar limpeza regular da matriz com solventes químicos não abrasivos para remover depósitos de microalumínio. Inspecione os mandris e as matrizes raspadoras quanto a sinais de desgaste adesivo a cada 500 ciclos de dobramento. Certifique-se de que os sistemas de lubrificação automática forneçam um volume consistente de película de fluido diretamente às zonas de atrito de alta pressão antes de cada curso de dobra.

Aplicações industriais de componentes de alumínio dobrados personalizados

A dobra personalizada de alumínio é vital nas indústrias de manufatura modernas, permitindo perfis estruturais leves, resistentes à corrosão e de alta resistência para os setores de transporte, arquitetura, aeroespacial e equipamentos especializados.

1. Estruturas Aeroespaciais e de Transporte

   No projeto estrutural aeroespacial, a flexão de alumínio é amplamente aplicada para construir anéis de estrutura de fuselagem, reforços de longarinas, suportes de vigas de piso e canais de trilhos de assento. Ligas de alta resistência como 2024 e 7075 são formadas sob condições rigorosas de têmpera controlada para minimizar o peso e, ao mesmo tempo, manter a capacidade máxima de carga estrutural. Na engenharia automotiva, a dobra precisa do alumínio cria vigas de pára-choques para gerenciamento de colisões, trilhos de chassi de estrutura espacial, estruturas de gabinete de bateria para veículos elétricos (EVs) e redes de linhas de fluido hidráulico, contribuindo significativamente para os esforços de redução de peso dos veículos.

2. Estruturas arquitetônicas e sistemas de paredes cortina

   A engenharia arquitetônica depende da dobra e estiramento de alumínio em rolo para criar extrusões de parede de cortina de vidro varrido, molduras de clarabóias abobadadas, estruturas de dossel decorativas e montantes de janelas curvas personalizadas. Ligas como 6063-T5 ou T6 oferecem excelentes capacidades de anodização pós-dobra e revestimento em pó, proporcionando resistência às intempéries e apelo estético em fachadas de edifícios comerciais de grande escala.

3. Equipamentos Médicos e Gabinetes de Alta Precisão

   A fabricação de tecnologia médica exige altos padrões sanitários, peso leve e repetibilidade dimensional precisa. A dobra de alumínio personalizada forma membros estruturais do chassi, estruturas de equipamentos de manuseio de pacientes, braços de iluminação cirúrgica e gabinetes de carrinhos de diagnóstico móveis especializados. A integração da conformação de alta precisão por meio de operações de dobra de alumínio de dispositivos médicos de alta precisão garante contornos estruturais suaves e ergonômicos, perfis de canto limpos e sem solda e rigidez estrutural essencial para equipamentos de diagnóstico médico sensíveis.

4. Trocadores de calor industriais e sistemas de fluidos

   Nas indústrias de HVAC, refrigeração e geração de energia, a dobra rotativa de alumínio forma tubos de serpentina complexos e cabeçotes de trocadores de calor. O uso de tubos de alumínio 3003 ou 5052 garante condutividade térmica superior e resistência à corrosão, ao mesmo tempo que mantém a integridade da contenção de pressão sob condições de ciclo térmico.

Resumo abrangente da integração de dobra de alumínio de precisão

Dominar a dobra precisa de alumínio requer um conhecimento profundo da metalurgia do material, da dinâmica da deformação mecânica, de cálculos matemáticos precisos e de opções personalizadas de ferramentas de conformação a frio. Ao avaliar cuidadosamente as têmperas da liga, as direções dos grãos, as taxas de raio de curvatura e as características de retorno elástico, os engenheiros de fabricação podem produzir consistentemente componentes dobrados sem defeitos e com tolerâncias geométricas restritas. A implementação de métodos avançados, como dobra rotativa, dobra a ar com dobradeira com coroamento dinâmico ou formação por estiramento, garante integridade estrutural e proteção de superfície em chapas, tubos e perfis extrudados complexos. Em última análise, a integração de procedimentos robustos de controle de qualidade e modelos de cálculo precisos permite que os fabricantes OEM otimizem a eficiência da produção e forneçam componentes de alumínio de alto desempenho em aplicações exigentes de equipamentos aeroespaciais, automotivos, arquitetônicos e médicos.
