Quais são os requisitos para flexão angular na fabricação automotiva?

A flexão angular na fabricação automotiva requer controle rigoroso de parâmetros mecânicos, incluindo gerenciamento preciso da proporção do raio de curvatura, previsão sistemática de retorno elástico, limites rigorosos de distorção transversal, seleção precisa de têmpera metalúrgica e verificação automatizada de tolerância dimensional para manter a integridade estrutural em chassis estruturais e componentes de gerenciamento de colisão.

De relance

Tolerâncias mecânicas e requisitos de raio de curvatura

As tolerâncias mecânicas e as regras de raio de curvatura mínimo na fabricação automotiva estabelecem as condições de limite necessárias para garantir que a deformação plástica ocorra sem localização de deformação, microfratura ou variação dimensional fora dos limites de montagem do OEM.

Alcançar uma repetibilidade dimensional precisa em execuções de produção automotiva de alto volume requer especificações precisas de geometria de perfil, variações de espessura de parede e taxas de curvatura de curvatura. Na estrutura estrutural automotiva, os componentes são projetados em torno de células de soldagem robótica automatizadas e plataformas modulares de veículos. Consequentemente, as tolerâncias lineares e angulares devem permanecer excepcionalmente rígidas para evitar erros de empilhamento de montagem.

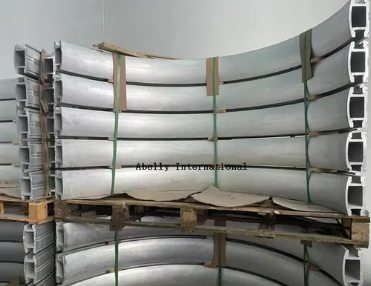

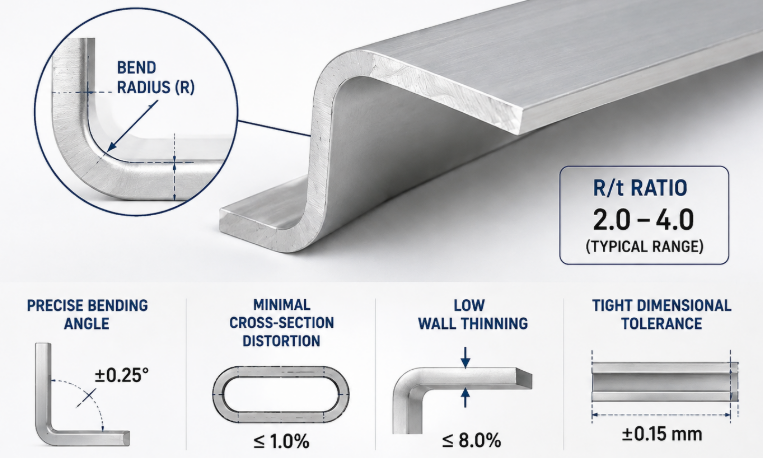

A métrica fundamental que controla a viabilidade da flexão angular é a relação $R/t$ , onde $R$ representa o raio de curvatura da linha central e $t$ representa a espessura da parede ou altura da flange do perfil. Na flexão angular do alumínio automotivo, cair abaixo dos limites críticos $R/t$ introduz tensão de tração excessiva no raio externo (extrados), levando a estrangulamento ou degradação da superfície casca de laranja, ao mesmo tempo que induz flambagem compressiva ao longo do raio interno (intrados).

Para manter a conformidade em geometrias espaciais complexas, os processos de fabricação devem equilibrar a distribuição de deformação plástica contra as tendências de retorno elástico. Quando perfis de alumínio específicos sofrem flexão localizada, as fibras externas sofrem tensão uniaxial enquanto as fibras internas sofrem compressão. Se as tensões de compressão internas excederem o limite de escoamento sem suporte localizado, as almas do perfil irão ondular, dobrar ou colapsar para dentro. Por outro lado, se a tensão externa exceder a resistência à tração final, ocorre uma separação catastrófica dos grãos.

Seleção de materiais e padrões de condição de têmpera

A seleção de materiais para dobra angular automotiva centra-se em ligas de alumínio estruturais da série 6000 tratáveis ​​termicamente e de alta resistência da série 7000, onde estados de têmpera específicos determinam a ductilidade inicial, o comportamento de endurecimento por deformação e o desempenho mecânico final.

Nas arquiteturas de veículos modernos, as ligas da série 6000 (predominantemente 6061, 6063, 6082 e 6005A) dominam as aplicações estruturais devido ao seu equilíbrio entre extrusabilidade, conformabilidade, resistência à corrosão e resposta de endurecimento por envelhecimento pós-flexão. Para aplicações extremas de gerenciamento de energia em colisões, as ligas de alta resistência da série 7000 são cada vez mais especificadas, embora seu alongamento reduzido à temperatura ambiente exija controles rigorosos do ambiente de flexão.

A condição de têmpera do material desempenha um papel decisivo na determinação da flexibilidade. Na têmpera T6 totalmente envelhecida, as ligas de alumínio exibem alta resistência ao escoamento, mas baixo alongamento uniforme, tornando a curvatura em ângulo de raio estreito propensa a trincas na superfície ao longo das bandas de deslizamento. Consequentemente, as operações de flexão primária são frequentemente realizadas na condição de têmpera T4 mais suave (solução tratada termicamente e envelhecida naturalmente), onde maior ductilidade permite deformação plástica significativa sem falhas. Após o processo de flexão angular mecânica, os componentes passam por endurecimento por precipitação artificial para atingir as propriedades mecânicas finais T6.

1. Ligas de magnésio-silício da série 6000 : Oferecendo excelente resistência ao escoamento e características de endurecimento, essas ligas servem como referência para estruturas espaciais estruturais e perfis de vigas de impacto lateral. Seus valores de alongamento na têmpera T4 geralmente variam de 18% a 24%, permitindo flexões complexas de raio variável sem microfissuras prematuras.

2. Ligas de alta resistência da série 7000 : Utilizando zinco e magnésio como elementos de liga primários, esses materiais oferecem resistência ao escoamento ultra-alta, adequada para vigas de reforço de pára-choques e reforços de pilares de teto. A dobra dessas ligas requer controle preciso sobre a taxa de deformação e, em muitos casos, técnicas de conformação a quente para evitar fraturas frágeis ao longo dos limites externos da dobra.

3. Ligas da série 5000 não tratáveis ​​termicamente : Ligas de endurecimento altamente dúcteis utilizadas principalmente para suportes não estruturais, ângulos de acabamento e proteções térmicas. Eles oferecem conformabilidade excepcional, mas resistência ao escoamento final inferior em comparação com as extrusões estruturais da série 6000.

Os OEMs automotivos europeus frequentemente preferem as extrusões 6082-T4 para os principais ângulos estruturais do chassi devido ao alto gerenciamento de sensibilidade de têmpera da liga e à tenacidade superior. Para geometrias complexas que exigem raios ultra-apertados, a flexão a quente entre 150°C e 220°C é implementada para reduzir temporariamente o limite de escoamento e aumentar a capacidade de endurecimento por deformação sem provocar o envelhecimento prematuro da estrutura metalúrgica.

Tecnologias e máquinas de dobra especializadas

A dobra angular automotiva utiliza processos de deformação dinâmicos controlados por CNC, incluindo dobra rotativa, dobra estirável, dobra de três rolos e dobra por prensa, cada um selecionado com base no módulo da seção, raio de curvatura e volume de produção.

A seleção da tecnologia de dobra ideal depende diretamente da geometria do perfil estrutural, do raio de curvatura necessário, da cadência de produção e dos limites permitidos de distorção da seção transversal. Células de produção automatizadas integram máquinas CNC multieixos avançadas para alcançar alta precisão repetível em caminhos espaciais tridimensionais.

1. Tecnologia de dobra por estiramento : Na dobra por estiramento, uma força de tração axial que excede o ponto de escoamento do material é aplicada à extrusão antes e durante a passagem sobre um bloco de forma. Ao deslocar toda a seção transversal para o domínio de deformação por tração, a flexão por estiramento elimina as tensões de compressão no raio interno, evitando efetivamente a flambagem do perfil e reduzindo drasticamente o retorno elástico. Este é o método principal para componentes longos e estruturais de estruturas espaciais automotivas.

2. Dobragem por tração rotativa : Ideal para curvas estruturais de alta precisão e raios estreitos. O perfil é fixado contra uma matriz de dobra rotativa e desenhado em torno do raio enquanto uma matriz alisadora e um mandril interno sustentam as paredes do perfil. Este processo oferece controle rígido sobre a geometria da seção transversal, tornando-o ideal para peças estruturais de alumínio com ângulos estreitos.

3. Curvatura de três rolos (formação de rolo) : utiliza três rolos ajustáveis ​​para deformar progressivamente perfis de alumínio em raios grandes, contínuos ou variáveis. Ele fornece alta flexibilidade de produção para membros longos da estrutura do veículo, embora o controle do retorno elástico exija sistemas de medição a laser em linha em tempo real.

4. Dobragem por prensagem / Dobragem de aríete : Um processo de alta velocidade e econômico, onde um aríete de formação pressiona o perfil entre duas matrizes de suporte fixas. Embora seja adequado para a produção de suportes de alto volume com raios generosos, oferece suporte transversal limitado e é propenso a causar achatamento do perfil se não for monitorado cuidadosamente.

Para componentes automotivos estruturais personalizados que exigem tolerâncias rígidas e geometria personalizada, o aproveitamento de processos de fabricação especializados de alta precisão – como aqueles avaliados em metodologias avançadas [serviço de dobra de alumínio] – garante que a integridade do perfil estrutural seja mantida durante os ciclos de produção de alto volume.

Integridade transversal e controle de distorção

A manutenção da geometria da seção transversal durante a flexão angular requer a neutralização de forças radiais localizadas que causam adelgaçamento da parede, alargamento do flange, flambagem da alma e achatamento do perfil.

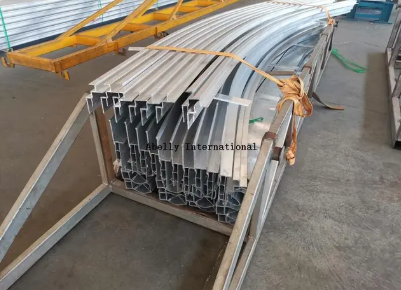

Quando uma extrusão de alumínio estrutural em ângulo L, canal C ou oco é dobrada, os vetores de tensão radial direcionados em direção ao centro de curvatura forçam a parede externa a se mover para dentro enquanto empurram a parede interna para fora. A deformação descontrolada resulta em severa distorção da seção transversal, tornando o perfil dobrado incapaz de combinar com conjuntos de estampagem adjacentes ou de passar pelos requisitos de carga de impacto estrutural.

Para manter a geometria estrutural em extrusões complexas de alumínio, mandris internos e sapatas flexíveis externas são integrados diretamente no conjunto da matriz de dobra. Mandris – variando de designs de plugue sólido a configurações articuladas com múltiplas esferas – suportam a cavidade interna do perfil diretamente no ponto de deformação plástica. As matrizes raspadoras externas evitam que o material enrugue durante a transição para a zona de compressão.

Projetos avançados de ferramentas personalizadas também utilizam fluido hidráulico interno ou núcleos de liga de baixo ponto de fusão durante a fase de flexão. Em suportes estruturais automotivos de alta precisão, inserções internas de poliuretano sólido e flexível são comprimidas dentro do perfil para manter o paralelismo da alma durante operações de estiramento rotativo em alta velocidade.

Estratégias de Controle e Compensação Springback

O controle de springback na flexão angular automotiva envolve a neutralização da recuperação de deformação elástica por meio de flexão mecânica excessiva, sistemas de feedback CNC adaptativos, ajuste de tensão de estiramento e alívio de tensão térmica.

O springback ocorre porque a deformação plástica é sempre acompanhada por deformação elástica. Quando as forças de flexão são removidas, a deformação elástica é liberada, fazendo com que o componente dobrado se desdobre ligeiramente em direção à sua forma original. Em ligas estruturais de alumínio de alta resistência, onde a relação entre a resistência ao escoamento e o módulo de elasticidade ( $R_y / E$ ) é alta, o retorno elástico pode alterar o ângulo final em vários graus se não for compensado.

1. Compensação mecânica de dobra excessiva : As matrizes de dobra são usinadas com uma geometria corrigida que dobra o material além do ângulo alvo em uma quantidade precisamente igual ao ângulo de retorno elástico previsto. Este método é eficaz para execuções de produção padronizadas com lotes de materiais rigorosamente controlados.

2. Flexão por estiramento com controle ativo de tensão : Ao aplicar tensão axial simultânea durante a fase de flexão, o estado de tensão em toda a seção transversal é direcionado para o domínio de escoamento plástico. Isso reduz drasticamente o gradiente de deformação diferencial entre as zonas de tração externa e de compressão interna, reduzindo o retorno elástico a níveis próximos de zero.

3. Feedback CNC adaptativo em linha : As modernas máquinas de tração rotativa e de vários rolos utilizam scanners ópticos integrados ou sistemas de medição a laser que medem o ângulo de retorno elástico imediatamente após a dobra. O algoritmo CNC ajusta automaticamente os parâmetros do curso mecânico para passagens ou peças subsequentes para manter faixas de tolerância estreitas.

4. Curvatura a quente com assistência térmica : O aquecimento de perfis de alumínio tratáveis ​​termicamente a temperaturas entre 160°C e 200°C durante a dobra reduz o ponto de escoamento do material e reduz a recuperação do módulo de elasticidade, minimizando assim a variação do retorno elástico pós-processo.

Dica de manutenção do mandril : Inspecione, dê polimento e lubrifique regularmente os mandris articulados internos usando lubrificantes sintéticos especializados de alta pressão. Na flexão angular de alumínio estrutural, a microcaptação de escoriações de alumínio nas superfícies do mandril de aço endurecido aumenta a resistência ao atrito, a tensão de tração localizada, o estreitamento da parede externa e a variação do retorno elástico.

Aplicações Estruturais em Montagens Automotivas

Perfis estruturais de alumínio dobrados em ângulo formam conjuntos críticos de suporte de carga em arquiteturas modernas de plataformas de veículos elétricos, híbridos e de combustão interna.

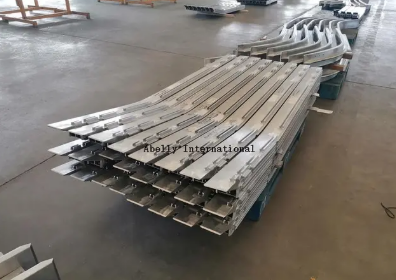

O projeto estrutural automotivo prioriza alta absorção de energia, rigidez e peso mínimo. Ângulos estruturais de alumínio e extrusões curvas complexas servem como base para células de segurança, montagens de chassi e estrutura de gabinete de bateria.

1. Sistemas de gerenciamento de colisões (CMS) : As vigas de impacto dos pára-choques dianteiro e traseiro apresentam ângulos de varredura complexos projetados para absorver energia cinética durante colisões. Estes perfis requerem deformação plástica controlada sem fissuras para proteger as subestruturas primárias do veículo.

2. Gabinetes de baterias EV : As bandejas de baterias de veículos elétricos utilizam ângulos estruturais de alumínio dobrados com precisão e estruturas perimetrais para criar gabinetes estruturais rígidos e à prova de líquidos. Essas estruturas devem suportar cargas extremas de impacto lateral para evitar a penetração nas células da bateria.

3. Estruturas espaciais Body-in-White (BIW) : As arquiteturas de estrutura espacial de alumínio utilizam perfis angulares estruturais dobrados para arcos de telhado, reforço de pilar A e conjuntos de soleira lateral, proporcionando alta rigidez torcional e reduzindo o peso total da carroceria.

4. Suportes de suspensão do chassi secundário do chassi : suportes angulares de alumínio dobrados e pesados ​​fixam braços de controle, cremalheiras de direção e chassis auxiliares ao corpo principal, exigindo alta resistência à fadiga sob cargas mecânicas cíclicas.

Soluções estruturais personalizadas, como implementações especializadas [serviços de dobra de alumínio] , permitem que os fornecedores automotivos integrem perfis geométricos complexos em arquiteturas de plataformas modulares, ao mesmo tempo em que aderem a rigorosas métricas de desempenho em colisões estruturais.

Requisitos de desempenho estrutural e testes de qualidade

A garantia de qualidade para flexão angular automotiva envolve uma matriz abrangente de testes visuais e dimensionais não destrutivos, análise metalográfica destrutiva e validação dinâmica de segurança em colisões.

Para certificar componentes estruturais de alumínio dobrados em ângulo para produção OEM, as peças devem passar por protocolos de validação rigorosos para confirmar que a conformação a frio severa não introduziu locais de nucleação por fadiga interna, microfissuras ou adelgaçamento crítico da parede.

Os procedimentos primários de validação incluem digitalização óptica não destrutiva a laser 3D para mapear o contorno completo da superfície em relação aos modelos CAD originais, gerando um mapa digital de desvio codificado por cores. O teste ultrassônico de espessura mede o afinamento extrados da parede, confirmando que a espessura restante do material atende às especificações estruturais de carga de choque.

Os protocolos de testes destrutivos incluem polimento metalográfico transversal e exame microscópico. A avaliação microestrutural garante que os deslocamentos induzidos por deformação não criaram microvazios ao longo dos limites dos grãos. Além disso, cupons de tração seccionados de zonas de curvatura de alta deformação são testados para avaliar a ductilidade residual e a conformidade da resistência ao escoamento pós-endurecimento.

A validação estrutural final requer testes de resistência a colisões em grande escala, onde subconjuntos completos (como vigas de impacto de pára-choques ou trilhos laterais de bateria) são submetidos a testes de impacto axial quase estático em alta velocidade e testes de impacto dinâmico. O desempenho do componente é avaliado com base no comportamento de dobramento previsível, na capacidade total de absorção de energia e na total ausência de fissuras frágeis ao longo dos raios de curvatura originais.

A otimização dos processos de dobra angular automotiva requer o alinhamento da seleção de ligas, projeto de ferramentas de precisão e controle ativo de retorno elástico. Ao equilibrar a distribuição de deformação com suporte transversal rígido, as equipes de fabricação fornecem componentes estruturais de alumínio leves que atendem aos rigorosos padrões de desempenho e segurança dos OEM automotivos.
