Guia de dobra de alumínio: processos, dicas e seleção de materiais

A dobra de alumínio é um processo de fabricação de metal que deforma folhas ou tubos de perfis de alumínio ao longo de um eixo reto ou curva especificada usando equipamentos como dobradeiras, dobradeiras ou formadoras de estiramento. Alcançar a qualidade de dobra ideal requer o controle do retorno elástico do raio de curvatura e da integridade estrutural para manter alta resistência e tolerâncias dimensionais.

Como especialista metalúrgico e técnico na fabricação de alumínio estrutural de precisão, analisei o comportamento físico-mecânico dos grãos dos materiais e os perfis de tensão mecânica. No transporte marítimo industrial e na fabricação de dispositivos especializados, as balanças de flexão de alumínio produzem limites máximos de alongamento de tensão de tração e física de endurecimento por deformação. O cálculo incorreto dos parâmetros-chave leva ao afinamento por microfratura nas superfícies de tração externas, retorno elástico ou flambagem estrutural. Os processos de dobra devem atender aos crescentes padrões de qualidade, suportar a fadiga cíclica, manter a conformidade geométrica rigorosa e eliminar o dispendioso retrabalho secundário. Este guia avalia métodos de dobra de alumínio, critérios de seleção de ligas, princípios de deformação e estratégias de ferramentas avançadas.

Índice

1. O que é dobra de alumínio

2. Métodos e processos de dobra de alumínio

3. Melhores métodos para dobrar ângulos de alumínio

4. Como dobrar alumínio manualmente

5. Como usar uma prensa dobradeira para dobrar

6. Melhores materiais para dobra de alumínio

7. Fatores-chave que afetam a dobra do alumínio

8. Como prevenir rachaduras durante dobramento de alumínio

O que é dobra de alumínio

A dobra de alumínio é um processo de fabricação de deformação plástica que altera a forma geométrica de extrusões de chapas de alumínio ou tubos, aplicando forças mecânicas que excedem a resistência ao escoamento do material, permanecendo abaixo da resistência à tração final.

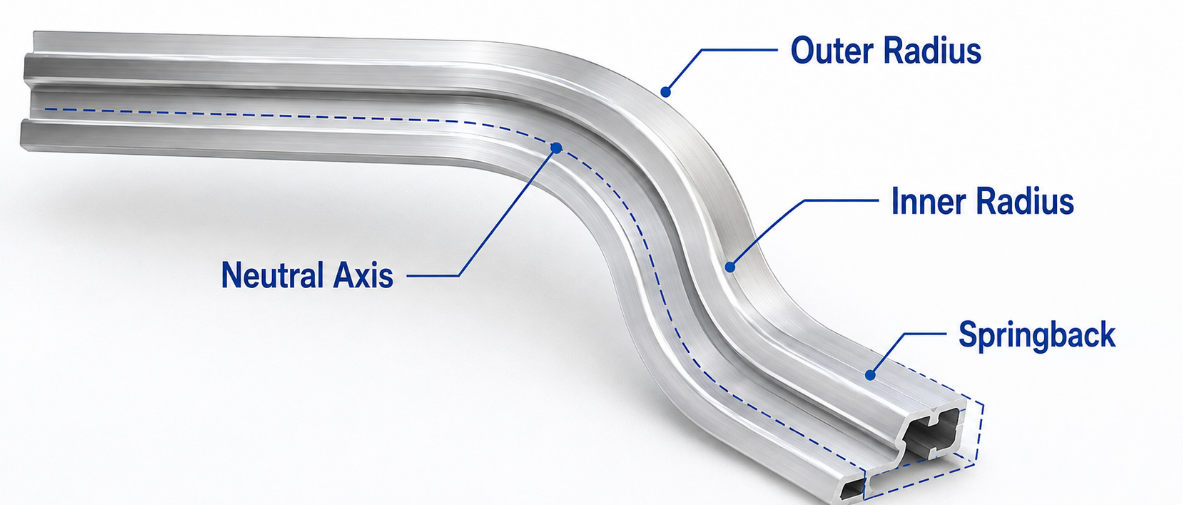

Durante a flexão, a tensão interna é redistribuída pela seção transversal. O material no raio externo sofre tensão de tração e se alonga enquanto o material no raio interno se comprime e se contrai. O eixo neutro, onde a tensão é igual a zero, desloca-se para dentro em direção à superfície compressiva, alterando a tolerância à curvatura estrutural e a compensação de rendimento necessária.

O alumínio se comporta de forma distinta em comparação ao aço de baixo carbono devido ao seu menor módulo de elasticidade. Isso causa maior retorno elástico, onde a recuperação elástica faz com que o ângulo de dobra final se abra ligeiramente após a liberação da força. O controle da dobra do alumínio requer um cálculo preciso do fator K de dedução da dobra e do alinhamento da estrutura dos grãos em relação à linha de dobra.

Na fabricação de alta precisão, os componentes devem obedecer a restrições geométricas rígidas. Para aplicações especializadas, como estruturas de equipamentos de diagnóstico médico, incluindo serviço de dobra de alumínio de precisão para equipamentos médicos, o processo deve produzir superfícies livres de rachaduras e curvatura uniforme. As peças requerem integração com usinagem e anodização, exigindo tolerâncias angulares restritas de 0,2 graus.

Comportamento de endurecimento por deformação: À medida que o alumínio se deforma durante a flexão a frio, as discordâncias se multiplicam dentro de sua rede cristalina. Isto aumenta o limite de escoamento localizado enquanto diminui a ductilidade restante, exigindo monitoramento cuidadoso durante operações de conformação em vários estágios.

Métodos e processos de dobra de alumínio

Os métodos industriais de dobra de alumínio abrangem dobra de ar, cunhagem de fundo, dobra de três rolos, formação de estiramento e dobra rotativa, cada uma selecionada com base no volume de produção de geometria e requisitos de tolerância.

A seleção do processo determina a estabilidade dimensional do acabamento superficial do estado de tensão e a eficiência da produção. A seleção de um método inadequado leva ao colapso da seção transversal, à variabilidade do retorno elástico ou a marcas de ferramentas nas superfícies visuais.

1. Curvatura a ar: O punção força a folha de alumínio em uma abertura da matriz em V sem forçar o metal contra as paredes da matriz. O ângulo de curvatura final depende da profundidade de penetração do punção. O contato ocorre em três pontos, portanto a tonelagem necessária é relativamente baixa, mas o retorno elástico é substancial e requer compensação de ângulo CNC.

2. Assento: A folha de alumínio é pressionada em contato total com a superfície da matriz em V. O punção força o material a se conformar ao ângulo da matriz, estabelecendo um raio consistente. O assentamento requer uma tonelagem três a cinco vezes maior do que a flexão a ar, mas reduz a variação do retorno elástico.

3. Cunhagem: A tonelagem mecânica extrema força a ponta do punção a penetrar na folha de alumínio além do seu ponto de escoamento, deslocando fisicamente o metal no eixo de dobra. Isto elimina o retorno elástico e cria raios estreitos, mas requer alta capacidade de prensagem.

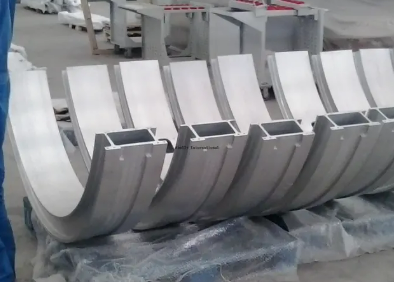

4. Dobragem de três rolos: Três rolos ajustáveis ​​aplicam curvatura contínua em longas folhas de alumínio ou perfis extrudados. O deslocamento vertical incremental do rolo central reduz gradualmente o raio de curvatura para curvas arquitetônicas ou cascos de embarcações.

5. Stretch Forming: Os grampos prendem uma extrusão ou folha de alumínio em ambas as extremidades, aplicando tensão de tração longitudinal perto de seu ponto de escoamento antes de envolvê-la sobre uma matriz de moldagem. Manter a tensão de tração elimina a flambagem do raio interno e suprime o retorno elástico.

6. Dobragem de tração rotativa: Usada para tubos e extrusões ocas, braçadeiras de dobra de tração rotativa para uma matriz de dobra rotativa, enquanto uma matriz de limpeza de matriz de pressão e mandril interno suportam paredes de perfil para evitar achatamento ou enrugamento da seção transversal.

Raios dos ombros da matriz e controle de fricção: Ao dobrar o alumínio com ar, o polimento suave e a lubrificação periódica dos raios dos ombros da matriz em V são essenciais. As matrizes de aço não lubrificadas causam escoriações onde as partículas de alumínio se fundem nos ombros da matriz, resultando em arranhões na superfície e concentrações de tensão que iniciam a trinca.

Melhores métodos para dobrar ângulos de alumínio

Os melhores métodos para dobrar perfis angulares de alumínio são a dobra rotativa e a formação por estiramento com polioximetileno ou inserções de suporte de aço para evitar torção das pernas e flambagem da alma.

Dobrar formas assimétricas como ângulos L apresenta desafios mecânicos. Como o centro de gravidade da seção transversal não se alinha com o centro de cisalhamento, a aplicação de momentos fletores causa torção do perfil e flambagem das pernas.

1. Dobragem por tração rotativa com inserções de sapata: Uma matriz de dobra dividida usinada com uma cavidade geométrica precisa encapsula totalmente ambas as pernas do ângulo. Uma sapata limpadora estacionária suporta o flange vertical no ponto tangente de deformação, mantendo o alinhamento estrutural e evitando o colapso da perna.

2. Formação por estiramento para ângulos estruturais: A aplicação de tensão axial hidráulica ao longo do eixo neutro antes de varrer o ângulo ao redor do bloco de forma puxa toda a seção transversal uniformemente para a deformação plástica. Isto elimina a tensão de compressão na perna interna, evitando o enrugamento do flange interno.

3. Dobragem de rolos com rolos-guia: O processamento de ângulos de alumínio em anéis ou arcos grandes utiliza três dobradores de rolos equipados com rolos-guia com ranhuras ajustáveis. Os rolos-guia impedem que a perna vertical se incline ou empene, enquanto o rolo central força a perna horizontal no raio prescrito.

Enchimentos de suporte interno: Ao dobrar ângulos de alumínio ocos ou assimétricos com raios estreitos, insira mandris flexíveis de polímero de alta densidade no canto angular antes da formação. As inserções de polímero distribuem as cargas compressivas uniformemente, evitando vincos localizados ao longo da linha do calcanhar, sem danificar as superfícies.

Como dobrar alumínio manualmente

Dobrar alumínio manualmente requer fixação de torno de mandíbula macia, blocos de formação de madeira dura ou sintéticos, marcação precisa da linha de dobra e força mecânica controlada aplicada usando uma folha dobrada ou um martelo de borracha.

Embora a produção de alto volume dependa de automação, a prototipagem de baixo volume e os ajustes de campo exigem técnicas manuais. Como o alumínio não possui a ductilidade do aço de baixo carbono, as operações manuais devem mitigar os pontos de concentração de tensão.

1. Layout e marcação: Calcule a tolerância de dobra necessária usando o ângulo de dobra dentro do raio K, fator K e valores de espessura da chapa. Marque as linhas de dobra usando um marcador de feltro fino em vez de um estilete de aço afiado, pois os riscos do escriba criam aumentos de tensão que provocam rachaduras prematuras ao longo do eixo de dobra.

2. Fixação com blocos de forma: Coloque a folha de alumínio firmemente entre dois blocos de madeira ou sintéticos dentro de um torno. A borda superior do bloco frontal deve apresentar um raio liso pré-usinado igual ou maior que o raio mínimo de curvatura do material. Nunca dobre o alumínio sobre uma mandíbula afiada.

3. Aplicando Força Mecânica: Use uma barra plana de madeira ou uma folha dobrada manualmente para distribuir a força uniformemente ao longo do comprimento da folha. Balance a folha suavemente no ângulo desejado em um movimento contínuo. Se forem necessários pequenos ajustes, bata levemente com um martelo de borracha de alta densidade começando pelas bordas externas.

4. Amolecimento térmico controlado: Para têmperas de alumínio duro como 6061 T6, a dobra manual em temperatura ambiente causa rompimento. Aplique uma chama de oxi-acetileno com uma configuração de fuligem de carbono forte para cobrir a área da curva. Aqueça o alumínio uniformemente até que a fuligem queime completamente em torno de 350 a 400 graus Celsius e dobre imediatamente enquanto estiver macio.

Procedimento de dobra manual: primeiro calcule a margem de dobra e marque as linhas de dobra com um marcador de feltro. Em seguida, aplique calor localizado da tocha de fuligem se a têmpera exceder a condição O até que a fuligem se dissipe. Em seguida, prenda a folha entre os blocos de raio em um torno. Finalmente, aplique força uniforme usando uma barra flexível e dobre levemente para compensar a recuperação elástica.

Monitoramento térmico durante o amolecimento: O superaquecimento do alumínio além de 450 graus Celsius causa o crescimento dos grãos e o derretimento dos limites dos grãos, destruindo a integridade estrutural. Use giz de cera indicador de temperatura ou pirômetros infravermelhos em vez de sinais visuais porque o alumínio não muda de cor antes de derreter.

Como usar uma prensa dobradeira para dobrar

O uso de uma prensa dobradeira para dobra de alumínio requer o cálculo de limites de tonelagem exatos, selecionando aberturas de matriz em V, normalmente de 8 a 12 vezes a espessura do material, definindo raios de punção e aplicando compensação automática do ângulo de retorno elástico.

As prensas dobradeiras CNC são vitais para a conformação industrial de chapas metálicas. Alcançar uma dobra de alumínio consistente requer programação matemática precisa e configuração da máquina.

1. Calcule a tonelagem de flexão necessária: A força para dobrar uma folha de alumínio a ar em uma prensa dobradeira depende da resistência à tração final, da espessura do comprimento da dobra da folha e da largura da abertura da matriz V. Certifique-se de que a tonelagem total não exceda os limites de capacidade da prensa dobradeira ou da ferramenta.

2. Selecionando a abertura da matriz em V e o raio do punção: Para chapas de alumínio formando uma ampla abertura da matriz em V de 10 a 12 vezes a espessura do material é recomendada. Aberturas mais largas da matriz distribuem a força de flexão sobre um arco maior, reduzindo a tensão de tração e as marcas de indentação na superfície. O raio da ponta do punção deve corresponder ou exceder o raio mínimo de curvatura da liga.

3. Programando o controlador CNC: Insira a direção do grão, a espessura do material, a resistência à tração dentro do raio e os parâmetros da matriz V no controlador CNC. Defina as posições dos dedos do backgauge para alinhar a linha de dobra precisamente sobre o centro da matriz em V. Os sistemas CNC de medição de ângulo a laser monitoram o ângulo de curvatura em tempo real para compensar o retorno elástico.

4. Execução de dobras de teste: Sempre execute uma dobra de teste em uma amostra de refugo cortada exatamente do mesmo lote de folhas e orientação de fibra. Meça os comprimentos do flange do raio de curvatura interno resultante e o ângulo de retorno elástico usando transferidores digitais. Ajuste os parâmetros de profundidade do eixo Y para eliminar a distorção em peças longas.

Ao produzir montagens estruturais críticas, como serviço de dobra de alumínio de precisão para equipamentos médicos, as configurações da dobradeira devem ser meticulosamente calibradas. Os chassis de carrinhos médicos estruturais C ARCs e as estruturas de suporte exigem uma estética de superfície limpa, livre de marcas de escoriações e consistência angular completa.

Filme de matriz de uretano e ferramentas de proteção: Para eliminar micro-riscos de fricção e marcas de contaminação de ferro em painéis estéticos de alumínio, coloque uma película protetora de uretano resistente na abertura da matriz em V antes da formação. O filme que não danifica amortece a folha de alumínio, espalhando as cargas de contato de maneira uniforme.

Melhores materiais para dobra de alumínio

As melhores ligas de alumínio para dobra são 3003 O ou H14 não tratáveis ​​termicamente e 5052 O ou H32 para extrema conformabilidade e têmpera 6061 O tratável termicamente quando é necessária alta resistência estrutural final após a conformação.

Selecionar a liga e a têmpera de alumínio ideais é uma decisão crítica no projeto de componentes. Tentar curvas de raio apertado em têmperas totalmente envelhecidas de alta resistência, como T6, resulta em fratura estrutural, a menos que raios grandes ou amolecimento térmico sejam aplicados.

1. Liga de alumínio 3003: 3003 é uma liga endurecível por deformação e não tratável termicamente, apresentando excepcional ductilidade, resistência à corrosão e condutividade térmica. Em sua têmpera O recozida, ele pode ser dobrado sobre si mesmo sem microfissuras. É usado para trocadores de calor, recipientes químicos e dutos de chapa metálica.

2. Liga de alumínio 5052: Reconhecida como uma liga primária para formação de chapas metálicas, a liga 5052 oferece resistência à fadiga de média resistência e características de conformação a frio. O Temper 5052 H32 é padrão para gabinetes industriais, estruturas marítimas, componentes de chassis e tanques de líquidos, permitindo curvas limpas e apertadas.

3. Liga de alumínio 6061: 6061 é uma extrusão estrutural amplamente especificada e liga de placa. Em seu estado T6 totalmente envelhecido, a ductilidade é baixa, exigindo raios de curvatura generosos para evitar fraturas. Em sua têmpera O totalmente recozida, apresenta excelente conformabilidade e pode ser tratado termicamente para pós-formação de têmpera T6.

4. Liga de alumínio 5083: Projetada para aplicações estruturais marítimas e em vasos de pressão. 5083 fornece alta resistência em ligas não tratáveis ​​termicamente, juntamente com resistência a condições criogênicas e à corrosão da água do mar. Na têmpera H111, o 5083 dobra de forma confiável em raios moderados.

5. Liga de alumínio 7075: 7075 oferece alta resistência à tração comparável ao aço estrutural, mas apresenta baixa conformabilidade a frio na condição T6. A dobra 7075 T6 requer grandes raios de curvatura a quente formando temperaturas elevadas ou iniciando exclusivamente na têmpera O suave seguida de tratamento térmico completo.

Padronização em 5052 H32 para fabricação de chapas metálicas: Para gabinetes estruturais gerais e componentes de chassi que exigem rigidez estrutural e flexão limpa, a padronização na liga 5052 H32 fornece baixas taxas de refugo, comportamento de retorno elástico consistente e risco mínimo de trincas por deformação por envelhecimento em comparação com ligas duras da série 6000.

Fatores-chave que afetam a dobra do alumínio

Os principais fatores que afetam o desempenho de dobra do alumínio incluem a relação mínima do raio de curvatura, direção do grão de rolamento, tolerância à espessura do material, estado de têmpera e capacidade total de endurecimento por deformação.

A falha na análise dos parâmetros do material antes de iniciar a produção causa altas taxas de refugo, danos nas ferramentas e dimensões fora das especificações.

1. Raio de curvatura mínimo: O raio de curvatura mínimo é o raio interno mais estreito ao qual uma folha de alumínio ou extrusão pode ser formada sem desenvolver microfissuras superficiais ou falhas estruturais. O raio mínimo de curvatura é diretamente proporcional à espessura do material e inversamente proporcional à porcentagem de alongamento da ductilidade. Tentar um raio interno mais estreito que o limite mínimo força as fibras de tração externas além do seu limite de deformação, iniciando microfraturas.

2. Orientação dos grãos de laminação: Durante o processamento da laminação, os grãos de alumínio se alongam horizontalmente na direção da laminação. A flexão perpendicular ao longo da orientação do grão força a deformação para cruzar múltiplos limites de grão, maximizando a ductilidade e minimizando os riscos de rachaduras. A flexão paralela à direção do grão concentra a tensão de tração ao longo dos limites do grão, levando à divisão prematura ao longo da linha de dobra.

3. Uniformidade da espessura do material: A tonelagem de dobra da prensa e os cálculos de retorno elástico dependem muito da espessura do material. As variações da fresagem na espessura da chapa alteram o ângulo de dobra final. As variações de espessura devem ser rastreadas com sensores para ajustar a profundidade do curso de forma dinâmica.

4. Recuperação elástica e compensação de flexão excessiva: O retorno elástico é governado pela relação entre a resistência ao escoamento e o módulo de elasticidade. Como o alumínio tem baixo módulo de elasticidade, seu retorno elástico é maior que o do aço carbono. Para obter uma dobra final de 90 graus no alumínio 6061 T6, o punção deve dobrar o material em aproximadamente 83 a 85 graus, permitindo que a tensão elástica relaxe de volta ao ângulo alvo.

Para fabricações de alta especificação, como aquelas encontradas em serviços personalizados de dobra de alumínio para equipamentos médicos, controlar os fatores físicos é fundamental. Os conjuntos devem acomodar a integração com tubos C ARC estruturais e montagens de chassi sem distorção estrutural.

Cálculo do fator de retorno elástico: Calcule o fator de retorno elástico usando o raio interno sob carga, o raio interno final após a liberação elástica e os valores de espessura da chapa. Um valor de fator de retorno elástico de 1,0 indica retorno elástico zero, enquanto valores mais baixos requerem compensações de flexão pré-programadas no controlador CNC.

Como prevenir rachaduras durante dobramento de alumínio

A prevenção de rachaduras durante a dobra do alumínio requer a aplicação de raios de curvatura mínimos, orientando as linhas de dobra perpendiculares à direção do grão, rebarbando micro-entalhes nas bordas, utilizando temperaturas de formação quentes e selecionando têmperas recozidas.

A fissuração da superfície do raio externo é o principal modo de sucata na dobra de alumínio. A fissuração ocorre quando a tensão de tração na superfície externa excede o limite de ruptura por deformação local do material. A implementação de controles sistemáticos elimina a ocorrência de fissuras.

1. Aplique limites mínimos estritos de raio de curvatura: Nunca force o alumínio em um canto interno afiado. Selecione um raio de punção que respeite o raio mínimo de curvatura da liga. Se as restrições do projeto exigirem uma transição de canto apertada de uma têmpera dura como T6 para uma têmpera intermediária como T4 ou têmpera O totalmente recozida.

2. Rebarbar e polir bordas cortadas ou cortadas: Quando as folhas de alumínio são cortadas, perfuradas ou cortadas a laser, microfraturas, rebarbas e zonas endurecidas localizadas se formam ao longo das bordas cortadas. Quando essas bordas sofrem tensão durante a flexão, os micro-entalhes atuam como pontos de concentração de tensão que iniciam trincas. Rebarbe o chanfro ou alise as bordas da folha ao longo da zona de dobra antes da conformação.

3. Alinhar as dobras perpendicularmente à direção do grão de laminação: Ao aninhar peças em cortadores a laser CNC ou roteadores, oriente as linhas de dobra críticas em um ângulo de 90 graus em relação à direção de laminação da folha. Se dobras multidirecionais em uma única folha impedirem o alinhamento de 90 graus, aninhe a folha em um ângulo de 45 graus para distribuir uniformemente a tensão de tração.

4. Implementar flexão de temperatura elevada: Para ligas de alta resistência, como 6061 T6 e 7075 T6, aquecer o material a uma temperatura controlada entre 150 e 200 graus Celsius aumenta a ductilidade e reduz o limite de escoamento sem degradar permanentemente as propriedades mecânicas da temperatura ambiente. A conformação a quente reduz o retorno elástico e evita a fratura da fibra externa em curvas de raio apertado.

5. Utilize amplas aberturas e lubrificação da matriz em V: O aumento das aberturas da matriz em V reduz a tensão de cisalhamento localizada, aumentando o comprimento do arco sobre o qual a folha se deforma. A aplicação de lubrificantes sintéticos ou filmes de polietileno ao longo dos ombros da matriz reduz o arrasto superficial, evitando o estiramento localizado e o adelgaçamento da superfície externa.

Inspeção de corante penetrante para componentes críticos: Para montagens estruturais aeroespaciais, marítimas ou médicas de alumínio sujeitas a alta fadiga cíclica, a inspeção visual por si só é insuficiente para detectar rachaduras subterrâneas. Implemente testes de penetração de corante líquido pós-dobra para verificar a integridade da superfície antes de enviar as peças para anodização final ou revestimento de pintura.

Resumo e Conclusões

Dominar a dobra industrial de alumínio requer um profundo conhecimento dos limites de deformação dos materiais da física metalúrgica e técnicas precisas de fabricação. Ao contrário do aço, o alumínio exige controles sobre raios de curvatura mínimos, compensação de retorno elástico de orientação de grãos e superfícies de ferramentas especializadas para evitar defeitos como microfissuras, escoriações e flambagem de perfis.

Ao selecionar ligas ideais não tratáveis ​​termicamente, como 3003 e 5052 H32, para conformabilidade profunda ou gerenciar têmperas tratáveis ​​termicamente, como 6061 O versus 6061 T6, por meio de conformação a quente e tratamento térmico de pós-formação, os engenheiros podem obter tolerâncias dimensionais e desempenho estrutural rígidos. Seja utilizando prensas dobradeiras CNC, formadoras de estiramento ou dobradeiras rotativas com mandris personalizados que combinam o processo de conformação com a geometria do perfil, garantem desperdício mínimo, custos de produção mais baixos e apelo estético superior. A adesão aos parâmetros técnicos, fórmulas operacionais e protocolos de manutenção detalhados neste guia capacita os especialistas em fabricação a produzir componentes estruturais de alumínio para aplicações globais exigentes.
