Serviços de dobra de seção de perfil de extrusão de alumínio

Os serviços de dobra de seções de perfis de extrusão de alumínio fornecem remodelagem precisa, estrutural e de nível cosmético de perfis extrudados em curvas complexas sem comprometer a integridade estrutural. Ao empregar tecnologia avançada, como dobra por estiramento CNC de três rolos, dobra por tração rotativa e dobra por prensa, os fabricantes podem formar formas personalizadas para aplicações arquitetônicas, de transporte, industriais e médicas. Essas técnicas garantem tolerâncias restritas, distorção transversal mínima e acabamentos superficiais impecáveis, necessários para projetos industriais de alta qualidade.

De relance

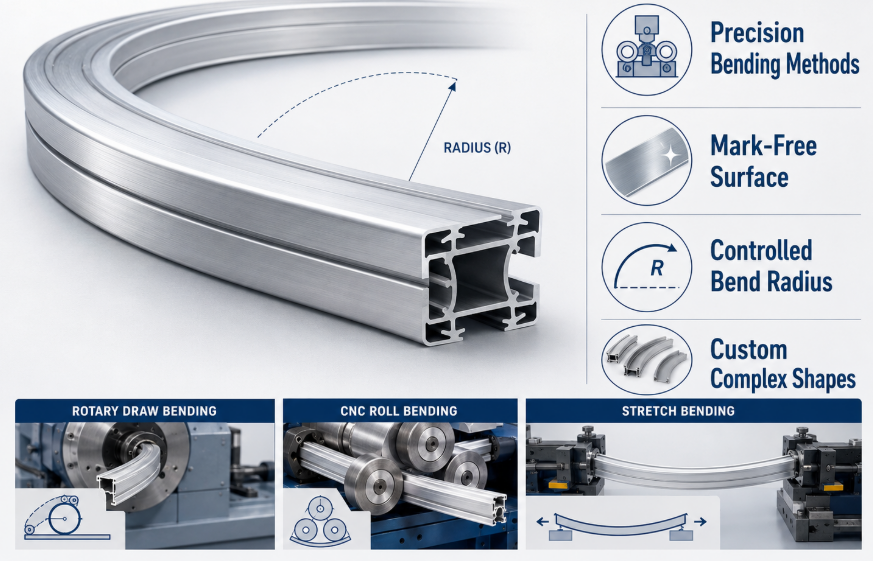

Tecnologia de dobra de alumínio

A tecnologia de dobra de alumínio utiliza forças mecânicas especializadas para deformar perfis extrudados em configurações radiais precisas, mantendo rigorosamente as dimensões originais da seção transversal do perfil. A escolha do método físico apropriado é fundamental para minimizar as concentrações de tensão, evitando o adelgaçamento da parede e prevenindo o colapso estrutural durante o processo de fabricação.

A fabricação industrial moderna depende de vários métodos de deformação primária para lidar com diversas geometrias estruturais. A dobra rotativa fixa a extrusão a uma matriz de dobra rotativa e puxa o perfil contra uma matriz de pressão. Este processo é altamente eficaz para curvas com raios estreitos, especialmente quando combinado com um mandril interno que suporta as câmaras ocas do perfil, evitando flambagem ou achatamento das paredes externas.

Para curvas de grande raio e formações circulares contínuas, a dobra CNC de três rolos é a abordagem industrial padrão. Este método passa o perfil de alumínio através de uma configuração de três rolos ajustáveis, aplicando progressivamente força de flexão em cada passagem. O controle digital sobre o posicionamento dos rolos garante repetibilidade consistente e permite a formação gradual de curvas complexas e de raio variável sem induzir fadiga repentina do material.

A flexão por estiramento representa a técnica mais avançada para componentes estruturais. Neste processo, o perfil de alumínio é preso em ambas as extremidades e tensionado até o seu limite de escoamento antes de ser enrolado em uma matriz de dobramento. Ao manter a tensão axial constante, o eixo neutro de flexão é deslocado inteiramente para fora da seção transversal do perfil. Isso elimina tensões de compressão no raio interno, evitando enrugamento e reduzindo o retorno elástico pós-flexão a níveis próximos de zero. Esta técnica é altamente valorizada no processamento de ligas de alta resistência onde a precisão geométrica é crítica.

O desempenho destas tecnologias depende muito do estado metalúrgico do metal. Por exemplo, ligas de magnésio-silício como 6061 e 6082 reagem de maneira diferente dependendo se estão na têmpera T4 (solução tratada termicamente e envelhecida naturalmente) ou na têmpera T6 (envelhecida artificialmente). Os fabricantes muitas vezes optam por dobrar perfis no estado T4, mais dúctil, e subsequentemente realizar o envelhecimento artificial para atingir a dureza T6, o que evita fissuras ao longo do raio de tensão externo da dobra.

• Suporte de mandril de tração rotativa : Utiliza mandris internos de latão ou aço para evitar o colapso interno durante a deformação em raio estreito.

• Controle de tensão hidráulica : Implementação de ciclos de feedback em tempo real em máquinas de dobra por estiramento para ajustar a tensão com base nas variações de rendimento do material.

• Ferramentas de perfil multicavidade : Projetando matrizes segmentadas personalizadas que se aninham dentro de aletas de perfil complexas para distribuir a pressão uniformemente durante as operações de dobra.

Marcar dobra livre

Mark free bending é uma subdisciplina de fabricação especializada focada na deformação de perfis de alumínio sem deixar quaisquer imperfeições cosméticas, marcas de ferramentas, arranhões ou marcas de superfície em áreas visíveis. Este padrão de produção é essencial para perfis anodizados ou revestidos a pó destinados a instalações arquitetônicas de alta visibilidade, bens de consumo de alto padrão e aparelhos médicos especializados.

Para eliminar marcas de atrito entre ferramenta e metal, os fabricantes substituem as ferramentas tradicionais de aço endurecido por pastilhas de polímero de alto desempenho ou matrizes sintéticas sólidas. Materiais como polioximetileno, náilon industrial e tereftalato de polietileno são usinados para corresponder exatamente ao perfil externo da extrusão. Esses materiais têm um baixo coeficiente de atrito e um nível de dureza inferior ao do alumínio, o que evita o cisalhamento mecânico e o desgaste microscópico que ocorrem quando o contato deslizante metal-metal ocorre sob alta pressão.

Além das ferramentas sintéticas, as películas de barreira protetora são frequentemente aplicadas diretamente na extrusão de alumínio antes que ela entre na máquina de dobra. Esses filmes de polietileno de baixa densidade ou coextrusados ​​atuam como um amortecedor físico, absorvendo a energia de cisalhamento gerada pelas matrizes deslizantes. Assim que o processo de dobra for concluído, a película protetora pode ser removida, deixando o acabamento original do moinho, a camada anodizada ou o revestimento em pó completamente intactos. Esta etapa elimina a necessidade de retrabalho da superfície pós-dobra, como lixamento ou polimento.

Ao fabricar produtos de alta precisão, a preservação de superfícies cosméticas é uma consideração importante de engenharia. Em ambientes clínicos médicos, a integridade da superfície é crítica para a higienização, pois até mesmo arranhões microscópicos podem abrigar patógenos ou resistir à esterilização. Para essas aplicações, a escolha de um serviço especializado de dobra de equipamentos médicos de alumínio anodizado garante que a camada protetora de óxido anódico permaneça completamente ininterrupta e livre de microfissuras durante todo o processo de formação.

1. Padrões de inspeção de superfície : Implementação de sistemas de inspeção óptica automatizados para escanear superfícies curvas em busca de microabrasões sob iluminação LED de alto luxo.

2. Calibração de alinhamento de matrizes : Uso de níveis de laser digital para alinhar as matrizes primária, de pressão e de raspador, o que evita picos de pressão localizados que levam à compressão da superfície.

3. Seleção de Lubrificantes : Utiliza ésteres sintéticos altamente evaporativos ou óleos de fuga que fornecem lubrificação limite durante a deformação, mas limpam a seco sem deixar resíduos químicos.

Protocolo de manutenção de ferramentas : Para garantir execuções de produção consistentes e sem marcas, as inserções de matriz sintética devem ser inspecionadas a cada 50 ciclos de dobra. Quaisquer partículas metálicas incrustadas, poeira ou lascas de alumínio devem ser removidas imediatamente usando solventes não abrasivos e escovas macias. Detritos microscópicos de alumínio embutidos em matrizes de polímero atuam como um agente abrasivo, que pode causar arranhões nos perfis subsequentes.

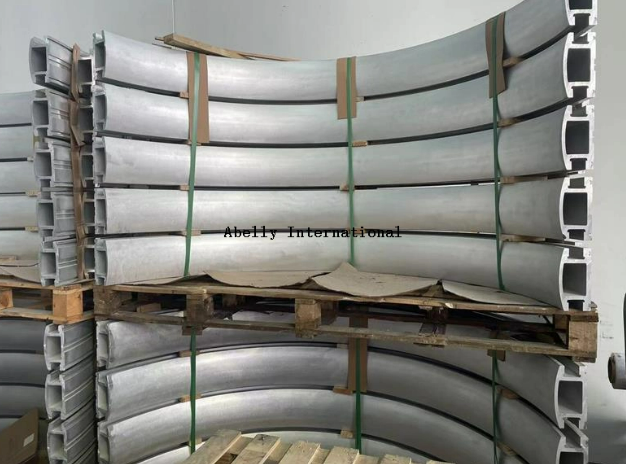

Capacidade de flexão

A capacidade de flexão define os limites geométricos, materiais e dimensionais dentro dos quais um perfil de alumínio pode ser deformado sem sofrer falha mecânica, empenamento da parede ou rachaduras. A definição desses limites requer uma análise detalhada das propriedades mecânicas da liga, do momento de inércia da seção transversal e dos limites físicos do maquinário de flexão.

O principal fator que limita a capacidade de flexão é o limite de alongamento da liga de alumínio específica. Durante uma operação de flexão, o material no raio externo da curva sofre deformação por tração, enquanto o material no raio interno sofre deformação por compressão. A deformação máxima da fibra externa depende da distância do eixo de flexão neutro até a fibra mais externa em relação ao raio de curvatura da linha central. Se esta tensão exceder o limite de alongamento uniforme do material, ocorrerão fissuras por tração. Consequentemente, ligas de alta ductilidade como 6063-T4 possuem uma capacidade de flexão muito maior, permitindo um raio de curvatura mínimo menor, em comparação com ligas de maior resistência e menos dúcteis como 7075-T6.

A geometria do perfil também desempenha um papel vital. Perfis simétricos com paredes espessas podem suportar forças de flexão mais altas e raios mais estreitos do que perfis de paredes finas, múltiplas cavidades ou altamente assimétricos. Ao dobrar formas assimétricas, o eixo neutro se afasta do centro geométrico, o que pode causar torção ou flambagem lateral. Para neutralizar essas forças, mandris internos personalizados, sapatas de suporte externas e controles de tensionamento especializados devem ser projetados para corresponder ao momento de inércia do perfil.

Os clientes industriais europeus especificam frequentemente tolerâncias de alta precisão para capacidades de flexão, exigindo frequentemente um desvio máximo de ovalização inferior a 1,5% em secções curvas. Alcançar esses resultados requer combinar o estado mecânico da liga com os processos mecânicos corretos. Se a espessura da parede de um perfil for muito fina em relação à sua largura total, devem ser utilizados suportes internos durante o ciclo de conformação para manter a integridade estrutural.

Para obter dobras limpas e repetíveis em perfis complexos, os fabricantes devem avaliar cuidadosamente a interação entre a espessura da parede externa e o raio de curvatura desejado. Para aplicações médicas exigentes onde a precisão dimensional e a qualidade da superfície são críticas, a utilização de um processo dedicado de dobra de perfil médico de alumínio fornece o controle de tensão calibrado e o suporte interno especializado necessário para lidar com extrusões de paredes finas sem distorção.

• Verificação de alongamento : Realização de testes de tração em lotes de extrusão recebidos para verificar se os limites de alongamento reais correspondem aos valores especificados nos certificados de materiais.

• Compensação Springback : Utiliza sistemas de controle digital CNC que dobram demais o perfil em uma porcentagem calculada para compensar a recuperação elástica.

• Otimização da Espessura da Parede : Seleção de perfis de extrusão com baixa relação largura/espessura para minimizar o risco de enlatamento de óleo ou enrugamento da parede no lado de compressão.

Dobragem Especializada

A dobra especializada envolve a engenharia de soluções de deformação não padronizadas e altamente personalizadas, incluindo curvas de múltiplos raios, bobinas helicoidais e dobras tridimensionais complexas em uma única extrusão de alumínio. Este campo especializado requer máquinas CNC multieixos avançadas, conjuntos de ferramentas personalizados e análise precisa de elementos finitos para prever e controlar o fluxo de metal durante o processamento.

Ao contrário dos arcos circulares simples, as dobras especiais geralmente transitam suavemente por vários raios diferentes dentro de um único perfil contínuo. A conformação multi-raio é normalmente executada usando laminadoras CNC equipadas com posicionamento hidráulico dinâmico. À medida que o perfil passa pelos rolos, um programa CNC ajusta a posição central do rolo em tempo real. Isso permite transições perfeitas de seções retas para curvas estreitas e de volta para varreduras suaves. Esta capacidade é amplamente utilizada em fachadas arquitetônicas modernas e estruturas estruturais aerodinâmicas.

A flexão helicoidal tridimensional adiciona outra camada de complexidade ao introduzir um passo ou torção constante ao longo do comprimento axial do perfil curvo. Este processo requer uma configuração de máquina especializada que possa aplicar simultaneamente forças de flexão nos planos vertical e horizontal enquanto guia o perfil para frente. O controle da torção é um grande desafio na conformação tridimensional, pois a seção transversal assimétrica de muitos perfis personalizados resiste naturalmente à flexão biaxial, o que pode levar à torção ou à flambagem lateral se não for controlada adequadamente pelas ferramentas.

A integração de múltiplas etapas de fabricação no processo de dobra é um requisito comum para componentes industriais e médicos de alta qualidade. Por exemplo, estruturas de montagem estruturais utilizadas em instalações de saúde devem apresentar curvas precisas juntamente com orifícios de montagem integrados, ranhuras fresadas e acabamentos de superfície limpos. A utilização de uma especializada para dobra de perfis de alumínio médico solução permite que os fabricantes combinem dobra CNC precisa com usinagem de pós-formação, garantindo que todas as interfaces de montagem permaneçam perfeitamente alinhadas em relação às geometrias dobradas.

A execução dessas dobras avançadas requer manuseio preciso de materiais e controle de processo. A deformação física altera a estrutura do grão da liga de alumínio, o que pode levar ao endurecimento localizado. Se um perfil exigir múltiplas dobras apertadas nas proximidades, os fabricantes deverão analisar o fluxo do material para evitar fraturas por tensão localizadas ou rasgos.

1. Análise de elementos finitos : execução de simulações digitais do processo de dobra para identificar possíveis concentrações de tensão, adelgaçamento de paredes e enrugamento antes da usinagem de ferramentas físicas.

2. Dispositivos de fixação dinâmicos : implementam grampos hidráulicos que ajustam sua força de retenção dinamicamente durante o ciclo de dobra, permitindo que o metal flua suavemente sem rasgar.

3. Tratamento térmico pós-curvatura : Aplicação de recozimento de alívio de tensão localizado em seções fortemente deformadas do perfil para restaurar as propriedades mecânicas e evitar rachaduras por corrosão sob tensão ao longo do tempo.

Conclusão

A dobra da seção do perfil de extrusão de alumínio é um processo de fabricação altamente projetado que equilibra metalurgia, força mecânica e ferramentas de precisão. Desde a dobra rotativa padrão até a conformação avançada por estiramento CNC de três eixos, cada técnica deve ser cuidadosamente selecionada com base na têmpera da liga, na geometria do perfil e nos requisitos estéticos da aplicação. Ao implementar soluções de ferramentas sem marcas, manter um controle rígido sobre os limites de flexão e aproveitar recursos especializados de múltiplos eixos, os fabricantes podem produzir componentes curvos complexos e de alto desempenho que atendem a rígidos padrões industriais e médicos. A parceria com um fornecedor de fabricação especializado garante que os perfis de alumínio personalizados sejam formados com integridade estrutural excepcional, tolerâncias dimensionais precisas e acabamentos superficiais impecáveis.
